Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DI003A DIA2010-ZROA/3D (13378)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DI003A DIA2010-ZROA/3D для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13378

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DI003A DIA2010-ZROA/3D

Характеристики

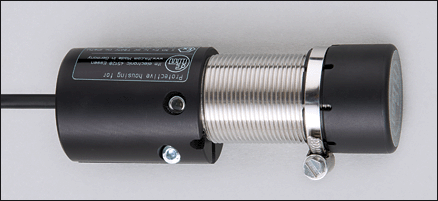

Компактный датчик скорости вращения M30
DIA
M30 x 1,5
Кабель
Сертификат ATEX
группа II, категория 3D
Индуктивный датчик
Расстояние срабатывания 10 mm [f]
установка заподлицо

Область применения

Применение	простая система обработка угловых и линейных перемещений для мониторинга пороговых значений; блокировки
Функция переключения	выход замкнут при подаче напряжения, а также если актуальная частота > установленной частоты
Электрическое исполнение	AC/DC
Коммутационный выход	NO

Электронные данные

Номинальное напряжение [V]	20...250 AC/DC (45...65 Hz, AC)
Защита от перепутывания полярности	да
Класс защиты	II

Выходы

Транзистор
Номинальный ток длительной нагрузки [mA]	200 AC / 100 DC
Номинальный (максимальный) ток [mA]	i: 2,2 A (20 ms / 0,5 Hz)
Минимальная нагрузка по току [mA]	> 6
Остаточный ток [mA]	1,5
Падение напряжения [V]	6,5
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет

Диапазон контроля

Расстояние срабатывания [mm]	10, без защитного кожуха [f], с защитным кожухом [nf] 7 мм
Реальное расстояние срабатывания (Sr) [mm]	10 ± 10 %; без защитного кожуха [b]
Рабочее расстояние срабатывания [mm]	0...5
Поправочные коэффициенты	углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,4 / Cu прибл. 0,3

Диапазон измерения / настройки

Настройка параметров в пределах [имп./мин.]	5...300
Настройка точки переключения	многооборотный переменный резистор (потенциометр)
Гистерезис [% от Sp]	10
Задержка при запуске [s]	12 *)

Время реакции

Частота снижения сигнала (макс.) [имп./мин.]	1500

Условия эксплуатации

Температура окружающей среды [°C]	-20...50
Степень защиты	IP 67

Испытания / одобрения

Маркировка прибора	II 3D Ex tc IIIC T80°C Dc IP67 U ***)
Электромагнитная совместимость	EN 60947-5-2

Классификация безопасности

MTTF [a]	347

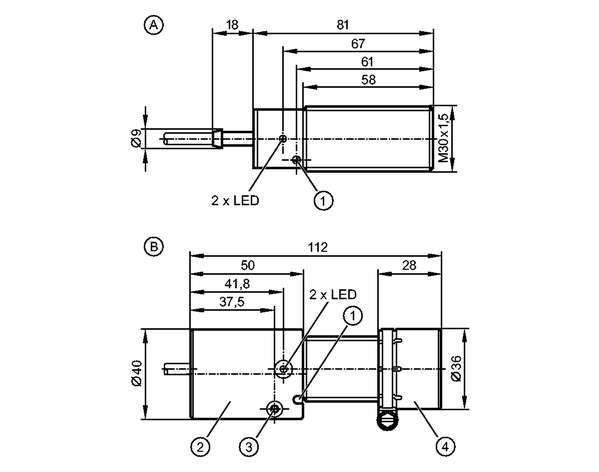

Механические данные

Тип монтажа	установка заподлицо
Материал	латунь покрытая специальным слоем; PBT (полибутилентерефталат); PPE; TPE-U
Вес [kg]	0,358

Дисплеи / Элементы управления

Индикация состояния выхода LED	зелёный

электрическое подключение

Электрическое подсоединение

Кабель PVC (поливинилхлорид) / 2 m; 2 x 0,5 mm?

Назначение жил кабеля при подключении

Цвета жил
BN	коричневый
BU	синий

Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,

? 2 A (быстродействующий)

Предохранитель должен находиться за пределами взрывоопасной зоны.

Принадлежности

Принадлежности (входят в комплект)	2 крепёжные гайки; Защитный кожух; Монтажный адаптер

Примечания

) typisch Рекомендуем проверить прибор на функциональность после короткого замыкания. **) только в сочетании с защитным кожухом
Упаковочная величина [штука]	1
