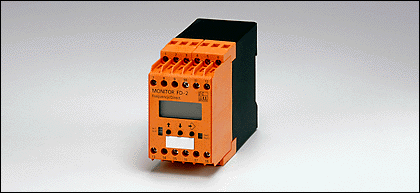

Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DR2005 MONITOR/FD-2 /110-240VAC/DC (13435)

Поставляем Датчик контроля угловых и линейных перемещений Системы оценки, блоки питания: DR2005 MONITOR/FD-2 /110-240VAC/DC для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13435

Производитель

IFM

Категория

Датчики контроля угловых и линейных перемещений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Коммуникационная плата ProfiNet YASKAWA SI-EP3/V

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DR2005 MONITOR/FD-2 /110-240VAC/DC

Характеристики

МОНИТОР
FD-2
Установка корпуса на DIN-рейку
2 релейных выхода
2 транзисторных выхода
программируемый
Электронная блокировка

Область применения

Применение	Система обработки импульсной последовательности с µ-процессором для контроля направления с отдельными сигналами 'направо' и 'налево'
Функция переключения	2 выхода для оповещения о направлении вращения; устанавливаемый обратный таймер для контроля за состоянием покоя

Электронные данные

Номинальное напряжение [V]	110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Допуск напряжения [%]	-20...+10
Мощность [VA]	5 (3 W)

Входы

Pnp/npn; NAMUR (24 V) вспомогательное питание: 24 V DC / 15 mA; защита от короткого замыкания порог переключения pnp: > 12 V включение; 5 V выключение порог переключения npn: > 15 V выключение; 8 V включение входная частота (макс.): 1 kHz (соответствует мин. длительности импульса/паузы 0,1 ms)

Выходы

Реле
Транзистор
Предельная нагрузка на выход	6 A (250 V AC); B300, R300
Транзисторные выходы	Pnp; внешнее питание коммутируемое напряжение/ток: 24 V DC / max.15 mA; защита от коротких замыканий

Диапазон измерения / настройки

Настройка параметров в пределах	задаваемый диапазон для обратного таймера: 0,0...1000 с

Точность/ погрешность

Погрешность измерения [в % от диапазона]	1

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Температура хранения [°C]	-25...80
Макс. допустимая относительная влажность воздуха [%]	75 (35°C)
Степень защиты корпуса / клеммных зажимов	IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61010: 1993 + A2: 1995 ЭМС 89/336/EWG EN 50081-1 EN 61000-6-2

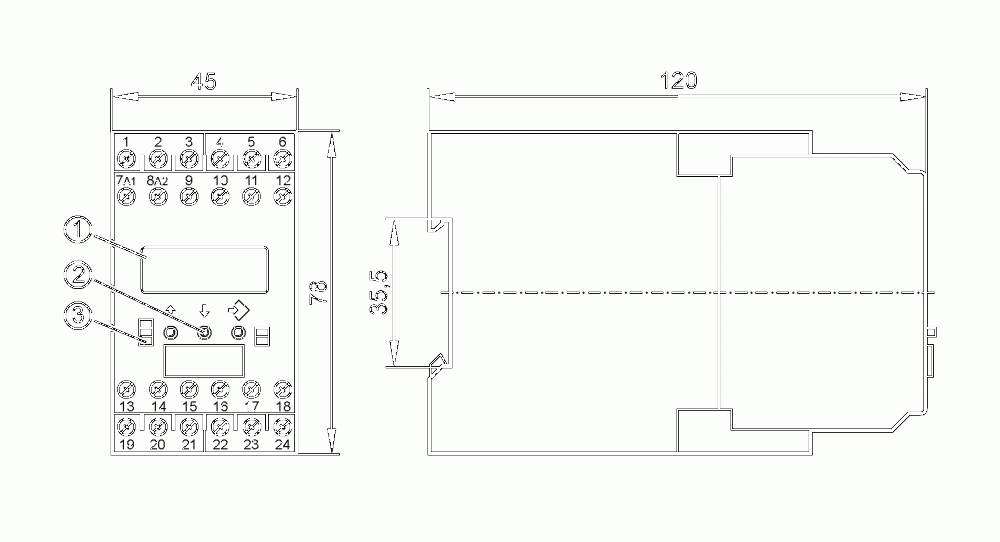

Механические данные

Материал	пластмасса
Вес [kg]	0,345

Дисплеи / Элементы управления

Входной сигнал LED	желтый
Индикация состояния выхода LED	зелёный (горит, когда реле под током / транзистор закрыт)
Функции дисплея LED	LCD-дисплей; 7/14-сегментный

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм? (2 x AWG 14)

Назначение жил кабеля при подключении

1:	DC Напряжение подсоединения (L-)
2:	DC Напряжение подсоединения (L+)
3:	питание Транзисторные выходы (L+)
4:	сигнал от датчика 1 pnp
5:	DC питание датчика (L+)
6:	DC питание датчика (L-)
7:	AC Напряжение подсоединения (L1)
8:	AC Напряжение подсоединения (N)
9:	n.c.
10:	сигнал от датчика 1 npn
11:	сигнал от датчика 2 pnp
12:	сигнал от датчика 2 npn
13:	реле 1 (общий блок)
14:	реле 1 (нормально открытый)
15:	реле 1 (NC)
16:	Транзисторный выход 1 pnp
17:	Возврат, сброс 1 pnp
18:	Возврат, сброс 2 pnp
19:	реле 2 (общий блок)
20:	реле 2 (нормально открытый)
21:	реле 2 (NC)
22:	n.c.
23:	n.c.
24:	Транзисторный выход 2 pnp

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2
Упаковочная величина [штука]	1
