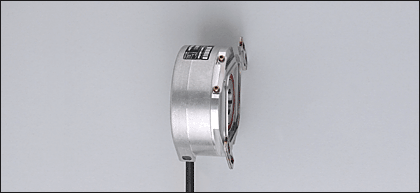

Энкодеры: RP6011 RP-2048-I24/N10 (19952)

Поставляем Энкодеры: RP6011 RP-2048-I24/N10 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

19952

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Каталитический элемент Honeywell SPXCDXSFXSS

Смотреть ещё

Описание

Описание Энкодеры: RP6011 RP-2048-I24/N10

Характеристики

Угловой энкодер с полым валом
HTL-выход 50 мA
Кабель
Разрешение 2048

Электронные данные

Рабочее напряжение [V]	10...30 DC
Потребление тока [mA]	150
Фазовый сдвиг A и B [°]	90
Частота переключения [kHz]	160
Импульсная диаграмма	выход A выход B 0-индекс

Выходы

Выход	HTL-выход 50 мA

Диапазон измерения / настройки

Энкодеры
Разрешение	2048

Механические данные

Макс.допустимая скорость вращ.механическая [об./мин.]	6000
Пусковой вращающий момент [Ncm]	15 (20 °C)
вал, материал [mm]	сквозной полый вал O 20 H7, сталь 430 F с ингибитором коррозии
Глубина встраивания вала [mm]	Min. 46
Макс. аксиальное смещение [mm]	± 1,5 *)
Вибропрочность	10 g (55...2000 Hz)
Ударопрочность	100 g (6 ms)
Материал	алюминий
Вес [kg]	0,955

Условия эксплуатации

Макс. допустимая относительная влажность воздуха [%]	75, кратковременно 95 % (конденсация недопустима)
Температура окружающей среды [°C]	-30...50, более высокий диапазон температур по требованию, для диаграммы смотрите инструкции по эксплуатации
Температура хранения [°C]	-30...100
Степень защиты	IP 64

Испытания / одобрения

MTTF [лет]	57

электрическое подключение

Электрическое подсоединение

Кабель PUR (полиуретан) / 1 m; радиальный

Назначение жил кабеля при подключении

коричневый:	A
зелёный:	A (inv.)
серый:	B
розовый:	B (inv.)
красный:	0-индекс
чёрный:	0-индекс (inv.)

синий:	10...30V (датчик)
белый:	0V (датчик)
коричневый/зелёный:	10...30V (Up)
белый/зелёный:	0V (Un)
фиолетовый:	ошибка (inv.)
Экран:	кожух

Примечания

*) Nur zum Ausgleich von Montagetoleranzen und thermischer Ausdehnung. Keine dynamische Bewegung zulassig.
Упаковочная величина [штука]	1
