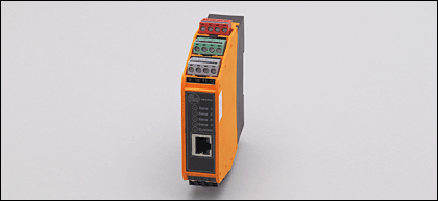

Описание Системы диагностики: VSE002 DIAGNOSTIC ELECTRONICS

Характеристики

Диагностическая электроника для датчиков вибрации типа VSA / VSP
VSE
Корпус из пластмассы
Клеммный разъём Combicon
4 входа датчика 0...10 мA или IEPE
интерфейс Ethernet TCP/IP
Селективный мониторинг машины с 4 точками измерения
Встроенная история измерений с часами реального времени
Функция счётчика

Электронные данные

Рабочее напряжение [V]	24 DC ± 20 % *)
Потребление тока [mA]	200 (24 V)
Класс защиты	III

Входы / выходы

Электрическое подключение	4 динамических входа, могут конфигурироваться по отдельности: 0...10 мA или IEPE 2 статических входа: 0/4...20 мA или импульс HTL (гальваническая развязка) 2 цифровых аварийных сигнала (PNP 100 мA) иил 1 цифровой и 1 аналоговый сигнал 0/4...20/22 мA
Вход / общий выход	6, конфигурируемый

Электрическое подключение

4 динамических входа, могут конфигурироваться по отдельности: 0...10 мA или IEPE 2 статических входа: 0/4...20 мA или импульс HTL (гальваническая развязка) 2 цифровых аварийных сигнала (PNP 100 мA) иил 1 цифровой и 1 аналоговый сигнал 0/4...20/22 мA

Вход / общий выход

6, конфигурируемый

Входы

аналоговый
Аналоговый вход	0...10 mA / IEPE
Разрешение [Bit]	16

Диапазон измерения / настройки

Частота амплитудно-импульсной модуляции [kSamples]	100

Программное обеспечение / Программирование

История измерений.	да Eintrage pro Objekt: min. 346368 / max. 881664 (je nach Objektgro?e)

интерфейсы

Интерфейс передачи данных	Ethernet TCP/IP

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 61000-6-2 EN 61000-6-3 EN 50178
MTTF [лет]	101

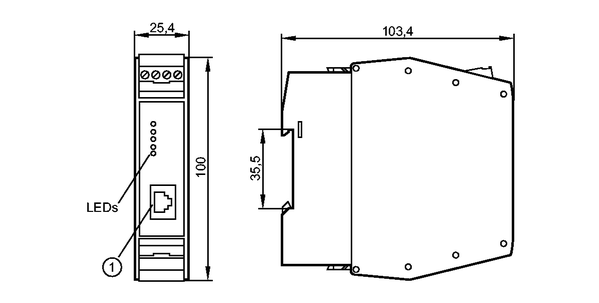

Механические данные

Макс.длина кабеля датчика [m]	250
Материал	PA (полиамид)
Способ монтажа	Монтаж на DIN-рейку
Вес [kg]	0,238

электрическое подключение

Электрическое подсоединение

Combicon

Назначение жил кабеля при подключении

1:	L+ питание 24 V DC
2:	L- GND
3:	OU 1 Ausgang Voralarm
4:	OU 2 Главный сигнальный выход
5:	IN 1 Фактическое значение скорости вращения 1
6:	GND 1
7:	IN 2 Фактическое значение скорости вращения 2
8:	GND 2
9...12:	Подключение к датчику 1 при использовании VSAxxx
9:	коричневый питание датчика 9 V
10:	белый Токовый вход 0...10 mA
11:	синий GND
12:	чёрный Selbsttest Ausgang
9...12:	Подключение к датчику 1 при использовании IEPE-датчика
9:	коричневый не используется
10:	белый подключение IEPE
11:	синий GND IEPE
12:	чёрный не используется
13...16:	Подключение к датчику 2
17...20:	Подключение к датчику 3
21...24:	Подключение к датчику 4

Принадлежности

Принадлежности (дополнительные)	Скрещенный соединительный кабель для прямого подключения диагностического электронного модуля VSExxx к интерфейсу Ethernet ПК

Примечания

*) bei Verwendung eines IEPE-Eingangs 24 V + 20% (Integrated Electronics Piezo Electric) Maximale Leitungslange zum Anschluss an die Spannungsversorgung: 30 m
Упаковочная величина [штука]	1
