Описание Индуктивные датчики: IG010A IGA2005-ABOA/10M/3D

Характеристики

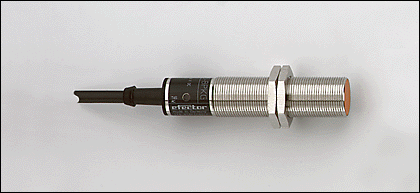

Индуктивный датчик
Металлическая резьба M18 x 1
Кабель
Сертификат ATEX
группа II, категория 3D
Расстояние срабатывания 5 mm; [f] установка заподлицо

Электронные данные

Электрическое исполнение	AC/DC
Рабочее напряжение [V]	20...250 AC/DC
Класс защиты	II
Защита от перепутывания полярности	нет

Выходы

Выход	NO
Падение напряжения [V]	6,5 AC / 6 DC
Минимальная нагрузка по току [mA]	5
Остаточный ток [mA]	2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
- Номинальный ток длительной нагрузки [mA]	200 AC / 100 DC
- Номинальный (максимальный) ток [mA]	i: 2,2 A (20 ms / 0,5 Hz)
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет
Частота переключения [Hz]	25 AC / 50 DC

Диапазон контроля

Расстояние срабатывания [mm]	5
Реальное расстояние срабатывания (Sr) [mm]	5 ± 10 %
Рабочее расстояние срабатывания [mm]	0...4,05

Точность/ погрешность

Поправочные коэффициенты	углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,4 / Al (алюминий) прибл. 0,3 / Cu около 0,2
Гистерезис [% от Sr]	1...15
Смещение точки переключения [% от Sr]	-10...10

Условия эксплуатации

Температура окружающей среды [°C]	-20...60
Степень защиты	IP 67

Испытания / одобрения

Маркировка прибора	II 3D Ex tD A22 IP67 T90°C X
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5 kV (line to line, Ri: 2Ohm) EN 61000-4-6 ВЧ проводимость: 10 V EN 55011 (Излучение): класс B
MTTF [лет]	609

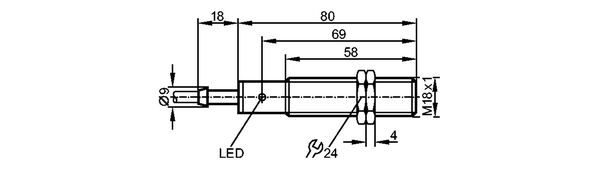

Механические данные

Тип монтажа	установка заподлицо
Материал	латунь покрыт белой бронзой; чувствительная поверхность: PBT (полибутилентерефталат); Заглушка: TPE-U (Elastollan)
Вес [kg]	0,449

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый

электрическое подключение

Электрическое подсоединение

Кабель PVC (поливинилхлорид) / 10 m; 2 x 0,5 mm?

Назначение жил кабеля при подключении

Цвета жил
BN	коричневый
BU	синий

Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,

? 2 A (быстродействующий)

Принадлежности

Принадлежности (входят в комплект)	2 крепёжные гайки

Примечания

Рекомендуем проверить прибор на функциональность после короткого замыкания.
Ifm electronic gmbh • Адрес : Friedrichstra?e 1 • 45128 Essen SU IG010A 08.09.2010
Упаковочная величина [штука]	1
