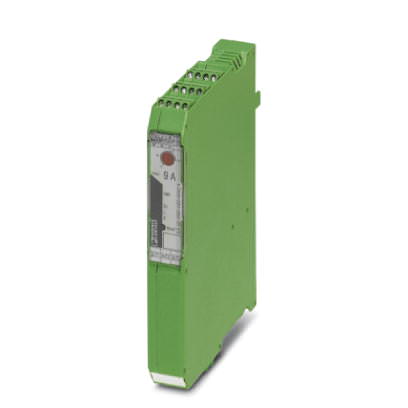

Гибридный пускатель электродвигателя Гибридный пускатель - ELR H51-IESSC-24DC500AC-9 - 2902745 (126980)

Поставляем Гибридный пускатель электродвигателя Гибридный пускатель - ELR H51-IESSC-24DC500AC-9 - 2902745 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

126980

Производитель

Phoenix Contact

Категория

Список гибридных пускателей электродвигателя

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Гибридный пускатель - ELR H51-IESSC-24DC500AC-9 - 2902745

Входные данные

Наименование, вход	Питание устройства
Номинальное напряжение питания цепи управления U_S	24 В DC
Диапазон напряжений относительно U_S	0,8 ... 1,25
Номинальный ток питания цепи управления I_S	40 мА
Номинальное напряжение цепи управления U_C	24 В DC
Диапазон напряжений относительно U_C	0,8 ... 1,25
Номинальный ток цепи управления I_C	5 мА
Защитная схема	Защита от переполюсовки Параллельно подключенные диоды для защиты от неправильного подключения
	Защита от перенапр.
Время включения, типовое	< 35 мс
Время отключения, типовое	< 40 мс
Индикация рабочего напряжения	LED зел.
Индикатор состояния	LED желт.
Индикация ошибок	LED красн.
Наименование, вход	Вход управляющего сигнала, справа/слева

Выходные данные выхода нагрузки

Номинальное напряжение на выходе	500 В AC
Диапазон номинального выходного напряжения	42 В AC ... 550 В AC
Ток нагрузки	макс. 9 А
Ток нагрузки, минимальный	1,5 А
Ток утечки	0 мА
Остаточное напряжение	< 0,6 В
Импульсный ток	100 А (t = 10 мс)
Защитная схема	Защита от перенапр. Варистор

Выходные данные выхода обратного сигнала

Указание	Сигнал обратной связи 01: Сухой переключающий контакт, сигнальный контакт
Исполнение контакта	1 переключающий контакт
Материал контакта	AgSnO₂, твердое золочение
Максимальное напряжение переключения	30 В AC
	36 В DC
Минимальное напряжение переключения	100 мВ, DC/AC (при 10 мА)
Минимальный коммутационный ток	1 мА (при 24 В)
Максимальный пусковой ток	50 мА
Макс. ток продолжительной нагрузки	50 мА
Мощность отключения (активная нагрузка), максимальная	1,2 Вт (при 24 В DC)
Указание	следующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	5 В (при100 мA)
Минимальный коммутационный ток	10 мА (при 12 В)
Макс. ток продолжительной нагрузки	6 А
Мощность отключения (активная нагрузка), максимальная	140 Вт (при 24 В DC)
	20 Вт (При 48 В постоян. тока)
	18 Вт (При 60 В постоян. тока)
	23 Вт (при 110 В пост. тока)
	40 Вт (При 220 В постоян. тока)
	1500 ВА (При 250 В AC)
Schaltvermogen nach IEC 60947-5-1	2 А (при 24 В, DC13)
	0,2 А (при 110 В, DC13)
	0,1 А (при 220 В, DC13)
	3 А (при 24 В, AC15)
	3 А (при 120 В, AC15)
	3 А (при 230 В, AC15)

Выходные данные контакта для передачи сообщений

Измерение свыше	Преобразователь тока для проводников L1 и L3

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Испытательное напряжение, вход / выход	4 кВ_eff
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	Устанавливаются в ряд с промежутком = 20 мм
Режим работы	100 % ED
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	DIN EN 50178
	EN 60947
Наименование	Требования к электростанции
Стандарты / нормативные документы	DWR 1300 / ZXX01/DD/7080.8d
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное импульсное напряжение / изоляция	6 кВ / безопасное разделение
Расчетное напряжение изоляции	500 В
Степень загрязнения	2
Категория перенапряжения	III
Уровень совокупной безопасности согласно IEC 61508-1	SIL 3 (безопасное отключение)
	SIL 2 (защита двигателя)
Категория согласно ISO 13849-1	3
Уровень эффективности согласно ISO 13849-1	e
Категория согласно EN 954-1	3

Размеры

Ширина	22,5 мм
Высота	160 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Степень защиты	IP20
