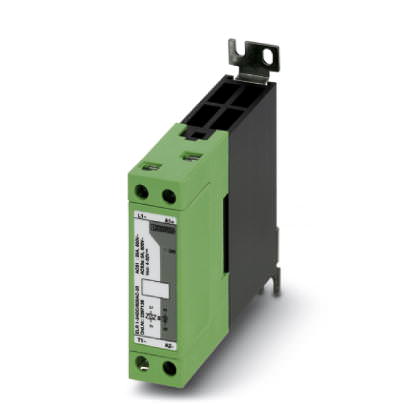

Полупроводниковый контактор Полупроводниковый контактор - ELR 1- 24DC/600AC-20 - 2297138 (127091)

Поставляем Полупроводниковый контактор Полупроводниковый контактор - ELR 1- 24DC/600AC-20 - 2297138 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127091

Производитель

Phoenix Contact

Категория

Список полупроводниковых контакторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Полупроводниковый контактор - ELR 1- 24DC/600AC-20 - 2297138

Размеры

Ширина	22,5 мм
Высота	103 мм
Глубина	103 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-30 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-30 °C ... 70 °C

Входные данные

Наименование, вход	Питание устройства
Диапазон входных напряжений	4 В DC ... 32 В DC
Типовой входной ток при U_N	около 12 мА
Порог срабатывания, сигнал '0', напряжение	? 1 В DC
Порог срабатывания, сигнал '1', напряжение	? 4 В DC
Частота передачи	25 Гц
Индикация рабочего напряжения	LED зел.

Выходные данные

Диапазон номинального выходного напряжения	42 В AC ... 660 В AC (45/65 Гц)
Периодическое пиковое запирающее напряжение	1200 В
Частота сети	45 Гц
	65 Гц
Ток нагрузки	20 А (См. график завис. пар.)
Расчетный рабочий ток при AC-51	20 А
Расчетный рабочий ток при AC-53a	5 А
Ток утечки	< 3 мА (в состоянии off)
Остаточное напряжение	< 1,6 В
Импульсный ток	250 А (t = 10 мс)
Предельная нагрузка	525 A²c
Наименование защиты	Цепь RCV
Защитная цепь / модуль	Цепь RCV

Общие сведения

Испытательное напряжение, вход / выход	4 кВ_eff
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	устанавливаются в ряд с промежутком ? 22,5 мм
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	EN 61000-4-2
	EN 61000-4-3
	EN 61000-4-4
	EN 61000-4-5
	EN 61000-4-6
	EN 55011
	Основная изоляция
Расчетное импульсное напряжение / изоляция	Основная изоляция
