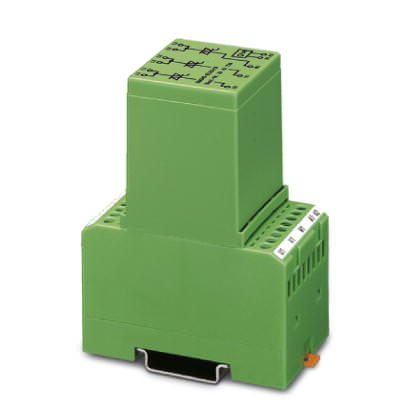

Полупроводниковый контактор Реле нагрузки - EMG 45-ELR3/1,5 - 2942739 (127115)

Поставляем Полупроводниковый контактор Реле нагрузки - EMG 45-ELR3/1,5 - 2942739 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127115

Производитель

Phoenix Contact

Категория

Список полупроводниковых контакторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле нагрузки - EMG 45-ELR3/1,5 - 2942739

Размеры

Ширина	45 мм
Высота	75 мм
Глубина	82,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Наименование, вход	Вход управляющего сигнала, справа/слева
Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Типовой входной ток при U_N	20 мА
Порог срабатывания, сигнал '0', относительно U_N	< 0,3
Порог срабатывания, сигнал '1', относительно U_N	> 0,8
Время отклика в режиме нормальной нагрузки	20 мс
Частота передачи	1 Гц (при активной нагрузке)
	1 Гц (при сos ? = 0,5)
Наименование, вход	Питание устройства
Защитная схема	Защита от переполюсовки Последовательно подключенные диоды для защиты от неправильного подключения
	Защита от перенапр.
Индикатор состояния	LED желт.

Выходные данные

Наименование, выход	Выход перемен. тока
Номинальное напряжение на выходе	400 В AC
Диапазон номинального выходного напряжения	320 В AC ... 440 В AC
Периодическое пиковое запирающее напряжение	600 В (Реле контроля нагрузки не предназначено для схем с реверсированием (с переменой направления вращения ротора).)
Частота сети	50 Гц
	60 Гц
Ток длительной нагрузки	макс. 1,5 А (См. график завис. пар.)
Ток нагрузки	1,5 А (См. график завис. пар.)
Ток утечки	Тип. 7 мА
Остаточное напряжение	Тип. 1 В
Импульсный ток	100 А (tp = 10 мс, при 25 °C)
Наименование защиты	RC-звено
Защитная цепь / модуль	RC-звено
Наименование защиты	Защита от перенапр.

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Резьба винтов	M3

Общие сведения

Испытательное напряжение, вход / выход	3,5 кВ
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	устанавливаются в ряд с промежутком > 20 мм
Режим работы	100 % ED
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	EN 50178
	Основная изоляция
Наименование	Требования к электростанции
	Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы	EN 61000-6-2
	EN 61000-6-4
