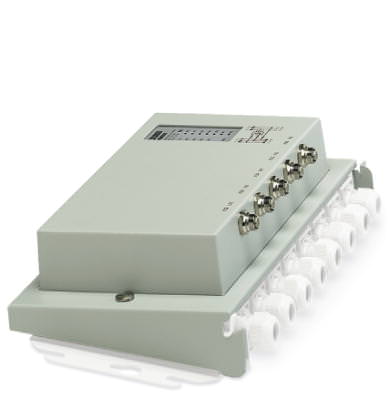

Пускатель электродвигателя с классом защиты IP54 Пускатели электродвигателя - IBS IP 400 ME-MLR 2-8A - 2884295 (127157)

Поставляем Пускатель электродвигателя с классом защиты IP54 Пускатели электродвигателя - IBS IP 400 ME-MLR 2-8A - 2884295 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127157

Производитель

Phoenix Contact

Категория

Список пускателей электродвигателя с классом защиты IP54

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

SMITSVONK HOLLAND B.V. 54RV13-721-350-V2E-FA200

Смотреть ещё

Описание

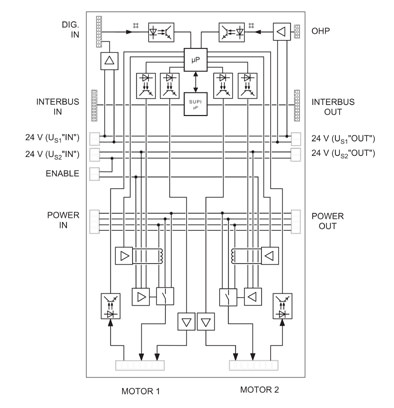

Описание Пускатели электродвигателя - IBS IP 400 ME-MLR 2-8A - 2884295

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	355 мм
Высота	180 мм
Глубина	150 мм
Указание по размерам	Электронный модуль без нижней части
Расстояние между высверленными отверстиями	386 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C (без выпадения конденсата)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 75 °C
Допустимая отн. влажность воздуха (при эксплуатации)	4 % ... 100 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	75 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата)
Давление воздуха (при эксплуатации)	86 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	86 кПа ... 106 кПа (До 2000 м над уровнем моря)
Степень защиты	IP54

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Удаленная шина INTERBUS
Тип подключения	MINI-COMBICON
Обозначение, место соединения	X30 (ВХОД) и X31 (ВЫХОД)
Полюсов	10
Допустимое сечение жил кабеля	макс. 1,5 мм?

Питание электронного модуля

Тип подключения	POWER-COMBICON
Наименование	Клеммная колодка X13 и X15
Полюсов	2
Допустимое сечение жил кабеля	1,5 мм? ... 4 мм?
Резьбовой крепежный элемент Pg	Pg16R
Электропитание	24 В DC (U_S1)
Диапазон напряжения питания	20 В DC ... 30 В DC (с учетом пульсации)
Пульсация	Макс. допустимый коэффициент пульсации 3,6 V_SS в пределах допустимого диапазона напряжений
Ток питания	Тип. 0,11 А (При U_S1 = 24 В; плюс ток цифровых входов-выходов)
Максимально допустимая нагрузка по току	16 А
Изменения (ухудшение) характеристик	С 30 °C: 0,1 A/K

Разъем для подключение сети

Наименование	Разъем для подключение сети
Тип подключения	POWER-COMBICON с серебряными контактами
Обозначение, место соединения	Клеммная колодка; X11 и X12
Полюсов	4
Допустимое сечение жил кабеля	2,5 мм? ... 4 мм?
Резьбовой крепежный элемент Pg	Pg16
Рабочее напряжение	360 В AC ... 440 В AC (линейное напряжение, 50/60 Гц)
Максимально допустимая нагрузка по току	20 А

Выход пускателя электродвигателя

Тип подключения	POWER-COMBICON
Количество	1
Наименование, выход	Отвод электродвигателя (3 фазы), не защищен от коротких замыканий
Обозначение, место соединения	Клеммная колодка; X10 и X14
Полюсов	8
Допустимое сечение жил кабеля	1 мм? ... 1,5 мм?
Резьбовой крепежный элемент Pg	Pg16
Рабочее напряжение	360 В AC ... 440 В AC (линейное напряжение, 50/60 Гц)
Диапазон частот	50 Гц ... 60 Гц (частота сети)
Диапазон номинальных токов	0,2 А ... 8 А
Категория использования	В соответствии с AC 53a
Частота переключений	Максимум 24 в минуту (контролируйте номинальные значения параметров)
Время пуска электродвигателя	0,5 c
Время включения, мин.	1 c
Время отключения (срабатывания), мин.	1 c
Тип предохранителя	Плавкий предохранитель 10 AT

Контроль электродвигателя

Настройка параметров	С помощью INTERBUS
Диапазон настройки параметров	0,2 А ... 8 А
Быстрое отключение	? 15 А (Через 1 секунду)

Пускатель электродвигателя тормозной системы

Количество выходов	1
Наименование	Реле тормозного устройства
Ток длительной нагрузки	макс. 0,3 А
Тип контактов	Полярный полупроводниковый контакт
Способ подключения	через клеммную колодку POWER-COMBICON разъема электродвигателя (X10)
Напряжение питающей сети	12 В DC ... 620 В DC
Остаточное напряжение	макс. 2,5 В DC

Вход терморезистора

Наименование	Вход терморезистора 1 (11, 12)
Применяемые типы датчиков (TC)	Kaltleiter nach DIN 44081:1980
Тип подключения	Клеммные колодки POWER-COMBICON X10
Способ подключения	2-проводная схема
Рабочая область	100 ? ... 2,5 к? (Полное сопротивление)
Диапазон отключения	> 4000 ? ( Превышение температуры)
Максимальный ток термистора	1 мА
Рабочее напряжение	2,5 В
Время фильтрации	100 мс
Потенциал	Изолирующие перегородки для напряжения питания 24 В U_S1

Пульт управления

Наименование, вход	Вход для подключения переносного пульта управления
Количество входов	3
Тип подключения	Штекерный разъем M12 с механическим ключом А
Способ подключения	Гнездо X32
Полюсов	5
Типичный входной ток одного канала	около 5 мА (При U_S1= 24 В)
Время фильтрации	3 мс
Потенциал	Потенциал напряжение питания U_S1

Цифровые входы

Наименование, вход	Цифровые входы
Количество входов	4
Тип подключения	Штекерный соединитель M12
Способ подключения	3-, 4-проводная схема
Полюсов	5
Входное напряжение	24 В DC (U_S1)
Диапазон входных напряжений, сигнал '0'	-30 В ... 5 В (Двоичный '0')
Диапазон входных напряжений, сигнал '1'	13 В ... 30 В (Двоичная '1')
Типичный входной ток одного канала	около 5 мА (При U_S1= 24 В)
Время фильтрации	3 мс
Питание датчика	U_INI = U_S1 минус 2 В пост. тока 50 мА Защита от обратного напряжения в индуктивных цепях, перемены полярности и короткого замыкания

Цифровые выходы

Наименование, выход	Цифровые выходы
Количество выходов	2
Тип подключения	Штекерный разъем M12 с механическим ключом А
Способ подключения	2-проводная схема
Полюсов	5
Выходной ток	макс. 500 мА (на канал)
Минимальное входное напряжение при номинальном токе	U_S1 минус 2 В
Наименование защиты	Электронная защита от короткого замыкания / защита от перенапряжения, безынерционный диод

Общие сведения

Масса	3 кг
Указания по значениям массы	Электронный модуль без нижней части
Тип монтажа	Настенный монтаж
Степень защиты	I, IEC 61140, EN 61140, VDE 0140-1
Указание	Указания по эксплуатации Линейная защита сетевого кабеля макс. 20 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON
	Указания по эксплуатации Сети типов TN, TT и IT на заказ
Воздушные пути и пути утечки	согласно EN 50178: 1998
Испытательный участок	Входная / выходная удаленная шина 350 В AC 50 Гц 1 минута
	Удаленная шина / напряжение питания U_S1 350 В AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 50082-2: 1995 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2: 1995 / IEC 61000-4-2 Разряд между контактами 6 кВ, критерий A; воздушный разряд 8 кВ, критерий B
	'Электромагнитные поля' EN 61000-4-3: 1993 / IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на невосприимчивость к быстрым переходным процессам и всплескам EN 61000-4-4: 1995 / IEC 61000-4-4 Критерий B; кабели питания: 2 кВ; кабели для передачи сигналов и данных: 2 кВ
	Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5:1995 / IEC 61000-4-5 Критерий B; кабели питания (пост. тока): 0,5 кВ/0,5 кВ (симм./асимм.); критерий B; кабели питания перемен. тока: 1 кВ / 2 кВ (симм../асимм.)
	Защищенность от помех по цепи питания, наведенных радиочастотными полями EN 61000-4-6: 1993 / IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
Излучение помех	Испытание согл. EN 50081-2: 1993 Излучение радиопомех корпусом EN 55011: 1991 класс A
Механические испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 10г, критерий оценки 1
	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 2г, критерий оценки 1
Диагностические сообщения	Авария сетевого питания, обрыв фазы Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
	Штекер электродвигателя не подключен, превышена допустимая температура электродвигателя, короткое замыкание в цепи терморезистора Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
	Пропадание питания датчика Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
	Ток перегрузки Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
	Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля
	Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов
	Ошибка модуля после проведения самодиагностики Выдача сообщений в ведущем устройстве
