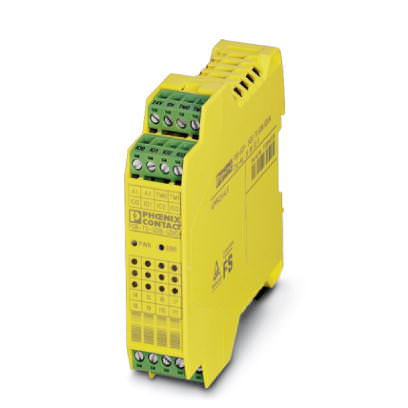

Конфигурируемый предохранительный модуль Модуль расширения - PSR-SPP- 24DC/TS/SDI8/SDIO4 - 2986041 (121278)

Поставляем Конфигурируемый предохранительный модуль Модуль расширения - PSR-SPP- 24DC/TS/SDI8/SDIO4 - 2986041 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

121278

Производитель

Phoenix Contact

Категория

Список конфигурируемых предохранительных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль расширения - PSR-SPP- 24DC/TS/SDI8/SDIO4 - 2986041

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	112 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC (A1 / A2)
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Типовой входной ток при U_N	100 мА
Максимальное время отклика	< 30 мс
Компенсация провалов напряжения	20 мс
Время возврата в состояние готовности	< 10 c
Защитная схема	Защита от перенапр. стабилитроны
Индикатор состояния	2 светодиода (зеленый, красный)
Количество входов, обеспечивающих безопасность	12 (из них 4 х конфигурируются как вход или выход)
Номинальное напряжение U_N	24 В DC
Потребляемый ток, типовой	4 мА
Уровень сигнала, сигнал '0'	< 5 В
Уровень сигнала, сигнал '1'	> 11 В
Допустимая длина кабеля	2000 м
Время обнаружения неисправности для одноканальной структуры	< 1 c
Индикатор состояния	12 светодиодов (зеленый)

Выходные данные

Исполнение контакта	8 безопасных цифровых входов
	4 безопасных цифровых выхода
	4 безопасных цифровых входа
	2 выхода тактовых импульсов
	2 сигнальных выхода
Количество выходов полупроводниковых логических цепей (обеспечивают безопасность)	4 (при использовании 4 настраиваемых входов / выходов в качестве выходов)
Номинальное напряжение U_N	24 В DC
Макс. ток продолжительной нагрузки	4x 0,5 А (См. график завис. пар.)
Макс. емкостная нагрузка	1 мкФ (При применение электромеханических компонентов (например, предохранителей) емкостная нагрузка не принимается в расчет. )
Макс. индуктивная нагрузка	В случае индуктивных нагрузок необходима соответствующая эффективная защитная схема. Рекомендуется применение безынерционных диодов.
Пробный импульс	< 1 мс
Тактовые / сигнальные выходы
Количество выходов	2
Номинальное напряжение U_N	24 В DC
Макс. ток продолжительной нагрузки	50 мА
Пробный импульс	~ 1 мс

Общие сведения

Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	горизонтальное
Категория согласно EN 13849-1	4
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное импульсное напряжение / изоляция	0,8 кВ / основная изоляция
Расчетное напряжение изоляции	50 В
Степень загрязнения	2
Категория перенапряжения	III
Материал корпуса	Полиамид РА, неусиленный
Интерфейсы	Монтажные рейки TBUS для подключения к ведущему модулю, входят в объем поставки

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы
