Конфигурируемый предохранительный модуль Модуль расширения - PSR-SPP- 24DC/TS/SDOR4/4X1 - 2986106 (121279)

Поставляем Конфигурируемый предохранительный модуль Модуль расширения - PSR-SPP- 24DC/TS/SDOR4/4X1 - 2986106 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

121279

Производитель

Phoenix Contact

Категория

Список конфигурируемых предохранительных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль расширения - PSR-SPP- 24DC/TS/SDOR4/4X1 - 2986106

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	112 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC (по PSR-TBUS)
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Типовой входной ток при U_N	120 мА
Защитная схема	Защита от перенапр. стабилитроны
Индикатор состояния	2 светодиода (зеленый, красный)

Выходные данные

Исполнение контакта	4 замыкающиеся цепи
	4 сигнальных выхода
Материал контакта	AgCuNi, + Au (0,2 мкм)
Минимальное напряжение переключения	5 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
	24 В DC
Макс. ток продолжительной нагрузки	4 А (См. график завис. пар.)
Минимальный пусковой ток	5 мА
Максимальный пусковой ток	6 А
Коммутационная способность минимальная	60 мВт
Выходные предохранители	6 А gL / gG
Сигнальные выходы	да, на релейных выходах да
Количество выходов	4
Номинальное напряжение U_N	24 В DC (A1 / A2)
Макс. ток продолжительной нагрузки	50 мА
Гальваническая развязка	да, на релейных выходах
Защита от короткого замыкания	да

Общие сведения

Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	горизонтальное
Категория согласно EN 13849-1	4
	2
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция цепи выходного контакта (13/14, 23/24, 33/34, 43/44) между собой; безопасное разделение, усиленная изоляция / напряжение между цепями выходных контактов (13/14, 23/24, 33/34, 43/44) и остальными цепями 6 кВ.
Расчетное напряжение изоляции	250 В
Степень загрязнения	2
Категория перенапряжения	III
Материал корпуса	Полиамид РА, неусиленный

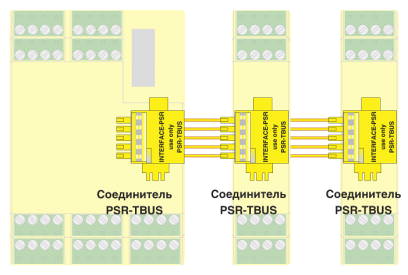

Интерфейсы	Монтажные рейки TBUS для подключения к ведущему модулю, входят в объем поставки

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы
