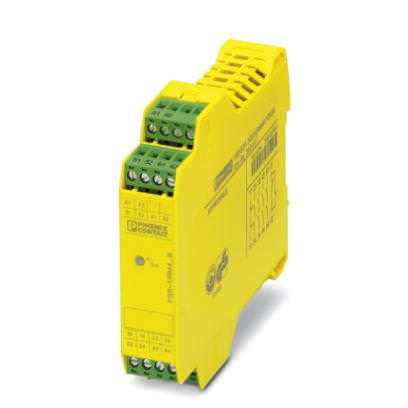

Реле безопасности Модуль расширения - PSR-SCP-42-230UC/URM4/4X1/2X2B - 2902935 (119070)

Поставляем Реле безопасности Модуль расширения - PSR-SCP-42-230UC/URM4/4X1/2X2B - 2902935 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119070

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль расширения - PSR-SCP-42-230UC/URM4/4X1/2X2B - 2902935

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Входные данные

Диапазон входных напряжений	42 В AC/DC ... 230 В AC/DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	40 мА (При 42 В постоян. тока)
	35 мА (При 48 В постоян. тока)
	30 мА (При 60 В постоян. тока)
	30 мА (при 110 В перемен. тока)
	20 мА (при 230 В перемен. тока)
Время притяжения типовое	55 мс (Управление через A1 при 42 В пост. тока)
	55 мс (Управление через A1 при 48 В пост. тока)
	55 мс (Управление через A1 при 60 В пост. тока)
	55 мс (Управление через A1 при 110 В перем. тока)
	55 мс (Управление через A1 при 230 В перем. тока)
Время возврата, типовое	20 мс (Управление через A1 при 42 В пост. тока)
	20 мс (Управление через A1 при 48 В пост. тока)
	20 мс (Управление через A1 при 60 В пост. тока)
	40 мс (Управление через A1 при 110 В перем. тока)
	85 мс (Управление через A1 при 230 В перем. тока)
Время возврата в состояние готовности	1 c
Индикатор состояния	LED зел.
Частота переключения максимальная	0,5 Гц

Выходные данные

Исполнение контакта	4 замыкающиеся цепи
	1 сигнальная цепь
	1 цепь оповещения
Материал контакта	AgSnO₂, + 0,2 мкм золото
Минимальное напряжение переключения	15 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А (Замыкатель)
	6 А (Размыкатель)
Минимальный пусковой ток	25 мА
Максимальный пусковой ток	8 А
Среднеквадрат. значение суммарного тока	36 A² (I_TH²= I₁² + I₂²+ ... + I₅²)
Мощность отключения (активная нагрузка), максимальная	144 Вт (при 24 В DC)
	288 Вт (При 48 В постоян. тока)
	180 Вт (При 60 В постоян. тока)
	77 Вт (при 110 В пост. тока)
	88 Вт (При 220 В постоян. тока)
	1380 ВА (При 250 В AC)
Мощность отключения (индуктивная нагрузка), максимальная	42 Вт (при 24 В DC)
	40 Вт (При 48 В постоян. тока)
	36 Вт (При 60 В постоян. тока)
	35 Вт (При 110 В постоян. тока)
	33 Вт (При 220 В постоян. тока)
Коммутационная способность минимальная	0,4 Вт
Выходные предохранители	6 А gL/gG NEOZED (Цепь активации)
	6 А gL/gG NEOZED (Цепь активации)
	Защитный автомат C6 (блок питания 24 В / 20 A)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Категория согласно EN 13849-1	4 (В комбинации с реле безопасности)
Категория останова	0
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между входной электрической цепью и цепью активации, сигнальной цепью, а также цепью обратного сигнала).
Расчетное напряжение изоляции	250 В
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
