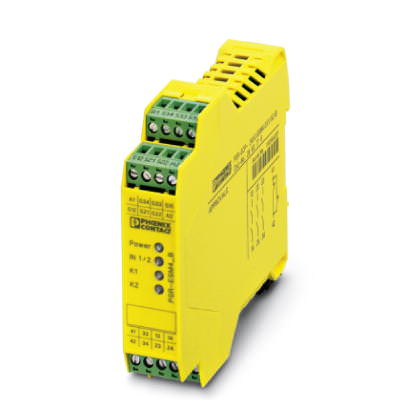

Реле безопасности Реле безопасности - PSR-SPP- 24UC/ESM4/3X1/1X2/B - 2963925 (119077)

Поставляем Реле безопасности Реле безопасности - PSR-SPP- 24UC/ESM4/3X1/1X2/B - 2963925 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119077

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле безопасности - PSR-SPP- 24UC/ESM4/3X1/1X2/B - 2963925

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	112 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В AC/DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	140 мA AC
	65 мА DC
Напряжение входной, пусковой и обратной цепи	около 24 В DC
Время срабатывания, типовое	20 мс (контролируемый / ручной пуск)
Время возврата, типовое	45 мс (одноканальный)
	10 мс (двухканальный)
Синхронность, вход 1/2	неограниченно
Время возврата в состояние готовности	1 c
Индикатор состояния	LED зел.
Макс. допустимое сопротивление кабельной системы	около 50 ? (Входная и пусковая цепь при U_N)

Выходные данные

Исполнение контакта	3 цепи активации
	1 сигнальная цепь
Материал контакта	AgSnO₂, + 0,2 мкм золото
Минимальное напряжение переключения	15 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А (Замыкатель)
Минимальный пусковой ток	25 мА
Максимальный пусковой ток	6 А
Среднеквадрат. значение суммарного тока	72 A² (I_TH² = I₁² + I₂² + I₃²)
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В постоянного тока, ? = 0 мс)
	288 Вт (48 В постоянного тока, ? = 0 мс)
	77 Вт (110 В постоянного тока, ? = 0 мс)
	88 Вт (220 В постоянного тока, ? = 0 мс)
	1500 ВА (250 В AC, ? = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В постоян. тока, ? = 40 мс)
	40 Вт (48 В постоян. тока, ? = 40 мс)
	35 Вт (110 В постоян. тока, ? = 40 мс)
	33 Вт (220 В постоян. тока, ? = 40 мс)
Коммутационная способность минимальная	0,4 Вт
Выходные предохранители	10 А gL/gG NEOZED (Замыкатель)
	6 А gL/gG NEOZED (Размыкатель)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория согласно EN 13849-1	4
Категория останова	0
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью активации 6 кВ.)
Расчетное напряжение изоляции	250 В
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы
