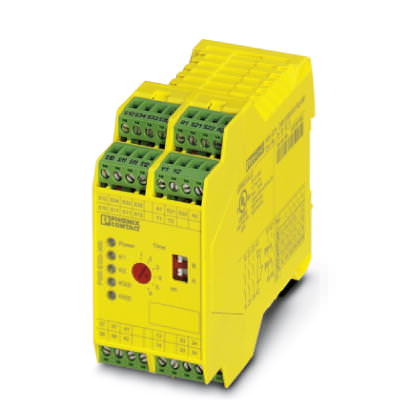

Реле безопасности Реле безопасности - PSR-SCP- 24DC/ESD/5X1/1X2/300 - 2981428 (119030)

Поставляем Реле безопасности Реле безопасности - PSR-SCP- 24DC/ESD/5X1/1X2/300 - 2981428 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119030

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле безопасности - PSR-SCP- 24DC/ESD/5X1/1X2/300 - 2981428

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	45 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 %
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 %

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	155 мА DC
Напряжение входной, пусковой и обратной цепи	около 24 В DC
Время срабатывания, типовое	70 мс (ручной пуск)
	600 мс (Автоматический пуск)
Время возврата, типовое	20 мс (контакты без задержки срабатывания)
Диапазон значений времени возврата, типовой	0,2 c ... 300 c
Синхронность, вход 1/2	неограниченно
Время возврата в состояние готовности	1 c
Макс. допустимое сопротивление кабельной системы	22 ? (Входная и пусковая цепь при U_N)

Выходные данные

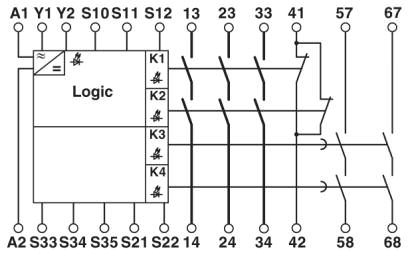

Исполнение контакта	3 замыкающихся цепи без задержки
	2 цепи активации с задержкой
	1 цепь индикации без задержки
Материал контакта	AgSnO₂
Минимальное напряжение переключения	15 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А (Замыкатель)
	3 А (Размыкатель)
Минимальный пусковой ток	25 мА
Максимальный пусковой ток	6 А
Среднеквадрат. значение суммарного тока	55 A² (I_TH² = I₁² + I₂² + I₃² + I₄² + I₅²)
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В постоянного тока, ? = 0 мс)
	288 Вт (48 В постоянного тока, ? = 0 мс)
	77 Вт (110 В постоянного тока, ? = 0 мс)
	88 Вт (220 В постоянного тока, ? = 0 мс)
	1500 ВА (250 В AC, ? = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная	42 Вт (24 В постоян. тока, ? = 40 мс)
	40 Вт (48 В постоян. тока, ? = 40 мс)
	35 Вт (110 В постоян. тока, ? = 40 мс)
	33 Вт (220 В постоян. тока, ? = 40 мс)
Коммутационная способность минимальная	0,4 Вт
Выходные предохранители	6 А Быстродействующий (без задержки)
	10 А gL/gG NEOZED (с задержкой)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория согласно EN 13849-1	3 (для контактов без задержки срабатывания)
	4 (для контактов без задержки срабатывания)
Категория останова	0 (для контактов без задержки срабатывания)
	1 (для контактов без задержки срабатывания)
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между цепью активации (13/14, 23/24, 33/34) и остальными электрическими цепями и между расположенными одна над другой цепями (13/14, 23/24, 33/34) 6 кВ.
Расчетное напряжение изоляции	250 В
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
