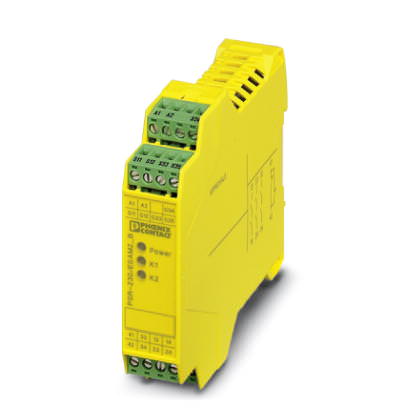

Реле безопасности Реле безопасности - PSR-SPP-230AC/ESAM2/3X1/1X2/B - 2901431 (119007)

Поставляем Реле безопасности Реле безопасности - PSR-SPP-230AC/ESAM2/3X1/1X2/B - 2901431 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119007

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле безопасности - PSR-SPP-230AC/ESAM2/3X1/1X2/B - 2901431

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	112 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Входные данные

Входное номинальное напряжение U_N	230 В AC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	22 мА
Напряжение входной, пусковой и обратной цепи	~ 24 В DC
Время срабатывания, типовое	50 мс (ручной пуск)
	300 мс (автоматический пуск)
Время притяжения типовое	300 мс (при управлении с помощью A1 или S11/S12)
Время возврата, типовое	20 мс (при управлении с помощью S11/S12)
	150 мс (при управлении с помощью А1)
Время возврата в состояние готовности	1 c
Индикатор состояния	2 зеленых светодиода
Частота переключения максимальная	0,5 Гц
Макс. допустимое сопротивление кабельной системы	50 ?

Выходные данные

Исполнение контакта	3 цепи активации
	1 сигнальная цепь
Материал контакта	AgSnO₂золотое покрытие
Минимальное напряжение переключения	10 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А (Замыкатель)
	5 А (Размыкатель)
Минимальный пусковой ток	10 мА
Максимальный пусковой ток	6 А
Среднеквадрат. значение суммарного тока	72 A²
Мощность отключения (активная нагрузка), максимальная	144 Вт (при 24 В DC)
	230 Вт (При 48 В постоян. тока)
	68 Вт (при 110 В пост. тока)
	88 Вт (При 220 В постоян. тока)
	2000 ВА (При 250 В AC)
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (при 24 В DC)
	40 Вт (При 48 В постоян. тока)
	35 Вт (При 110 В постоян. тока)
	33 Вт (При 220 В постоян. тока)
Коммутационная способность минимальная	100 мВт
Выходные предохранители	10 А gL/gG NEOZED (Цепь активации)
	6 А gL/gG NEOZED (Цепь сигнализации)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория согласно EN 13849-1	1 (в зависимости от применения до кат. 4)
Категория останова	0 (контакты без задержки срабатывания)
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации).
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы
