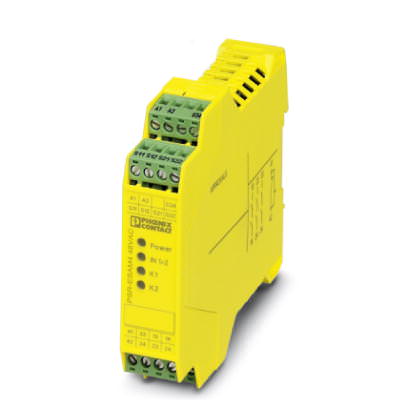

Реле безопасности Реле безопасности - PSR-SCP- 60UC/ESAM4/3X1/1X2/B - 2901426 (119020)

Поставляем Реле безопасности Реле безопасности - PSR-SCP- 60UC/ESAM4/3X1/1X2/B - 2901426 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119020

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле безопасности - PSR-SCP- 60UC/ESAM4/3X1/1X2/B - 2901426

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 %
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 %

Входные данные

Входное номинальное напряжение U_N	60 В AC/DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	48 мА
Напряжение входной, пусковой и обратной цепи	~ 24 В DC
Время срабатывания, типовое	40 мс (ручн. пуск)
Время притяжения типовое	330 мс (при управлении с помощью А1)
Время возврата, типовое	90 мс (при управлении с помощью А1)
	20 мс (при управлении с помощью S11/S12 и S21/S22)
Синхронность, вход 1/2	неограниченно
Время возврата в состояние готовности	1 c
Индикатор состояния	LED зел.
Частота переключения максимальная	0,5 Гц
Макс. допустимое сопротивление кабельной системы	50 ?

Выходные данные

Исполнение контакта	3 цепи активации
	1 сигнальная цепь
Материал контакта	AgSnO₂, + 0,2 мкм золото
Минимальное напряжение переключения	10 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А (Замыкатель)
	5 А (Размыкатель)
Минимальный пусковой ток	10 мА
Максимальный пусковой ток	6 А
Среднеквадрат. значение суммарного тока	72 A² (I_TH² = I₁² + I₂² + I₃²)
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В постоянного тока, ? = 0 мс)
	230 Вт (48 В постоянного тока, ? = 0 мс)
	68 Вт (110 В постоянного тока, ? = 0 мс)
	88 Вт (220 В постоянного тока, ? = 0 мс)
	2000 ВА (250 В AC, ? = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В постоян. тока, ? = 40 мс)
	40 Вт (48 В постоян. тока, ? = 40 мс)
	35 Вт (110 В постоян. тока, ? = 40 мс)
	33 Вт (220 В постоян. тока, ? = 40 мс)
Коммутационная способность минимальная	100 мВт
Выходные предохранители	10 А gL/gG NEOZED (Замыкатель)
	6 А gL/gG NEOZED (Размыкатель)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория останова	0 (контакты без задержки срабатывания)
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации).
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Тип подключения	Винтовые зажимы
