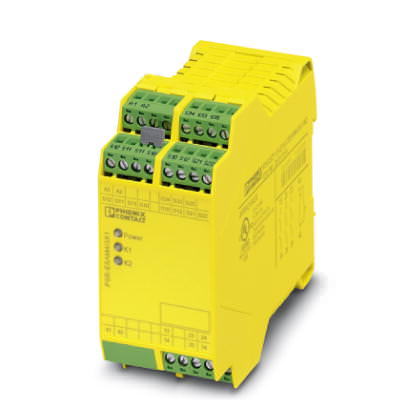

Реле безопасности Реле безопасности - PSR-SPP-24-230UC/ESAM4/3X1/1X2 - 2981127 (119017)

Поставляем Реле безопасности Реле безопасности - PSR-SPP-24-230UC/ESAM4/3X1/1X2 - 2981127 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119017

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное 24В DC 2НО+2НЗ 10А CA4KN22BW3 Schneider Electric

Контактный блок 800F-NX-BX01 Allen Bradley

Смотреть ещё

Описание

Описание Реле безопасности - PSR-SPP-24-230UC/ESAM4/3X1/1X2 - 2981127

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	45 мм
Высота	112 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C

Входные данные

Входное номинальное напряжение U_N	24 В
Диапазон входных напряжений	24 В AC/DC ... 230 В AC/DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	120 мА (при 24 В DC)
	20 мА (При 120 В переменн. тока)
	10 мА (при 230 В AC)
Напряжение входной, пусковой и обратной цепи	около 24 В DC
Время срабатывания, типовое	50 мс (ручной пуск)
	60 мс (автоматический пуск)
Время возврата, типовое	20 мс (при управлении с помощью S11/S12 и S21/S22)
	500 мс (при управлении с помощью А1)
	50 мс (при 24 В DC)
	110 мс (При 120 В переменн. тока)
	280 мс (при 230 В AC)
Синхронность, вход 1/2	неограниченно
Время возврата в состояние готовности	1 c
Индикатор состояния	2 зеленых светодиода
Частота переключения максимальная	0,5 Гц
Макс. допустимое сопротивление кабельной системы	11 ? (Входное напряжение: U_E = 8,4 В + 0,02 x нагрузка x (В/?))

Выходные данные

Исполнение контакта	3 цепи активации
	1 сигнальная цепь
Материал контакта	AgSnO₂, + 0,2 мкм золото
Минимальное напряжение переключения	10 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А
Минимальный пусковой ток	10 мА
Максимальный пусковой ток	6 А
Среднеквадрат. значение суммарного тока	50 A² (I_TH²= I₁² + I₂²+ ... + I_N²)
Мощность отключения (активная нагрузка), максимальная	192 Вт (24 В постоянного тока, ? = 0 мс)
	384 Вт (48 В постоянного тока, ? = 0 мс)
	80 Вт (110 В постоянного тока, ? = 0 мс)
	66 Вт (220 В постоянного тока, ? = 0 мс)
	2000 ВА (250 В AC, ? = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В постоян. тока, ? = 40 мс)
	48 Вт (48 В постоян. тока, ? = 40 мс)
	48 Вт (110 В постоян. тока, ? = 40 мс)
	48 Вт (220 В постоян. тока, ? = 40 мс)
Коммутационная способность минимальная	360 мВт
Выходные предохранители	6 А gL/gG NEOZED (Цепь активации)
	6 А gL/gG NEOZED (Цепь сигнализации)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория согласно EN 13849-1	4
Категория останова	0
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция	6 кВ / безопасное разделение, усиленная изоляция, напряжение между входной токовой цепью и цепью выходного контакта 6 кВ (13/14, 23/24, 33/34), и цепями выходного контакта (13/14, 23/24, 33/34) между собой.
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы
