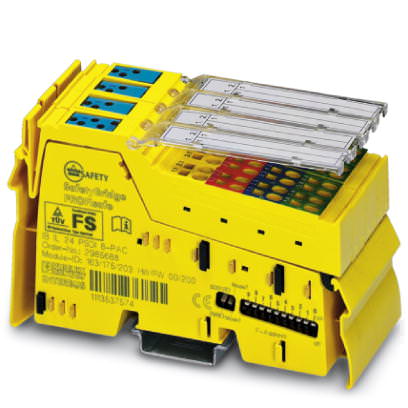

Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 PSDI 8-PAC - 2985688 (120455)

Поставляем Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 PSDI 8-PAC - 2985688 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120455

Производитель

Phoenix Contact

Категория

Список изделий для ввода-вывода с технологией SafetyBridge

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

Смотреть ещё

Описание

Описание Модуль безопасности - IB IL 24 PSDI 8-PAC - 2985688

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	48,8 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Давление воздуха (при эксплуатации)	80 кПа ... 108 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	66 кПа ... 108 кПа (До 3500 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/s 2MBit/s

Цифровые входы

Наименование, вход	Цифровые входы
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-, 4-проводной
Количество входов	4 (при двуканальной разводке)
	8 (при одноканальной разводке)
Время срабатывания, типовое	См. технические данные
Входная характеристика	МЭК 61131-2, тип 3
Входное напряжение	24 В DC (через тактовые выходы UT1 и UT2 или внешнее питание)
Диапазон входных напряжений, сигнал '0'	-3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал '1'	11 В DC ... 30 В DC
Типичный входной ток одного канала	4,2 мА (при 24 В)

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 180 мА (Из локальной шины)

Общие сведения

Масса	200 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Категория согласно EN 13849-1	4

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (см. инструкции по технике безопасности)
Потребляемый ток при U_L	макс. 180 мА
Напряжение питания главной цепи U_M	24 В DC
Диапазон напряжения питания U_M	19,2 В DC ... 30 В DC (С учетом коэффициента пульсации)
Потребляемый ток при U_M	Тип. 25 мА (повышение уровня энергопотребления на входах при подаче питания через тактовые выходы, повышение уровня энергопотребления подключенных датчиков при подаче питания через тактовые выходы)
	макс. 825 мА (см. инструкции по технике безопасности)
