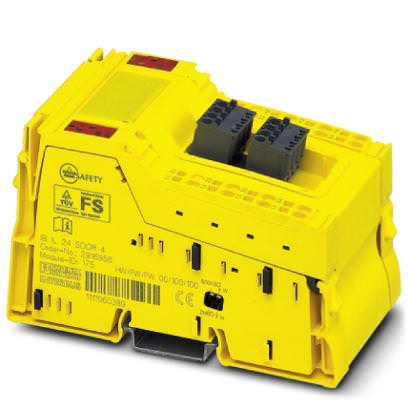

Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 SDOR 4-PAC - 2985851 (120430)

Поставляем Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 SDOR 4-PAC - 2985851 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120430

Производитель

Phoenix Contact

Категория

Список изделий для ввода-вывода с технологией SafetyBridge

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Сенсор с кабелем OptiSys Krohne XGAX001030

Смотреть ещё

Описание

Описание Модуль безопасности - IB IL 24 SDOR 4-PAC - 2985851

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	73,2 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Давление воздуха (при эксплуатации)	80 гПа ... 108 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	66 гПа ... 108 кПа (До 3000 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/ / 2 MBit/s

Цифровые выходы

Наименование, выход	Выход для реле
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-, 4-проводной
Количество выходов	4
Выходное напряжение	24 В DC (U_S - 1 В)
Номинальное напряжение на выходе	См. технические данные
Максимальный выходной ток на 1 канал	4 А
Максимальный выходной ток на 1 модуль	3 А (См. технические данные)
Номинальная индуктивная нагрузка	см. инструкции по технике безопасности
Номинальная нелинейная нагрузка	см. инструкции по технике безопасности
Номинальная активная нагрузка	см. инструкции по технике безопасности

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 360 мА (Из локальной шины)

Общие сведения

Масса	310 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	III, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 минута
Категория согласно EN 13849-1	4
Диагностические сообщения	Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (по шине), а также индикация с помощью светодиода модуля

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (см. инструкции по технике безопасности)
Потребляемый ток при U_L	макс. 360 мА (см. инструкции по технике безопасности)
Напряжение питания главной цепи U_M	24 В DC (см. инструкции по технике безопасности)
Напряжение питания на сегменте U_S	24 В (см. инструкции по технике безопасности)
