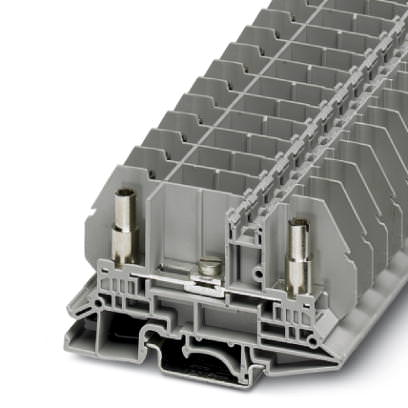

Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - RBO 5-T - 3058114 (91807)

Поставляем Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - RBO 5-T - 3058114 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

91807

Производитель

Phoenix Contact

Категория

Список клемм с размыкателями для измерительных трансформаторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Измерительная клемма с ползунковым размыкателем - RBO 5-T - 3058114

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Максимальный ток нагрузки	50 А (Для кабеля сечением 10 mm? Поперечное сечение)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	50 А
Дополнительный текст	Для кабеля сечением 10 mm? Поперечное сечение
Номинальный ток I_N (нижний ярус)	50 А
Номинальное напряжение U_N	800 В (для открытого места разъединения 630 В)
Дополнительный текст	для открытого места разъединения 630 В
Открытая боковая стенка	ja
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	10 мм?
Кратковременный ток	1,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,02 g?/Гц
Ускорение	0,8г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Размеры

Ширина	13 мм
Длина	79,9 мм
Высота NS 35/7,5	49,8 мм
Высота NS 35/15	57,3 мм

Характеристики клемм

Указание	Болты для зажимов
Подключение согласно стандарту	МЭК 60947-7-1
Тип подключения	Болтовые клеммы
Сечение жесткого проводника мин.	0,1 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника мин.	0,1 мм?
Сечение гибкого проводника макс.	10 мм?
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	8
Мин. сечение соединения кабельного наконечника	0,1 мм?
Макс. сечение соединения кабельного наконечника	10 мм?
Резьба винтов	M5
Мин. момент затяжки	2 Нм
Момент затяжки, макс.	2,2 Нм
