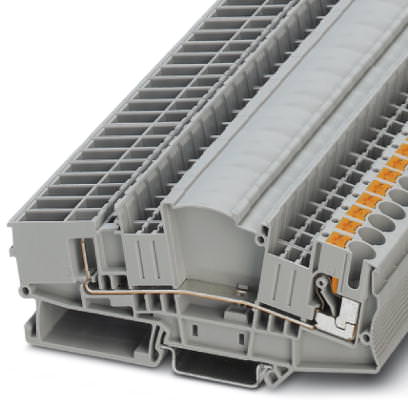

Клемма с размыкателями для измерительных трансформаторов Проходные клеммы - PTMED 6-CT/1P - 3212301 (94041)

Поставляем Клемма с размыкателями для измерительных трансформаторов Проходные клеммы - PTMED 6-CT/1P - 3212301 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

94041

Производитель

Phoenix Contact

Категория

Список клемм с размыкателями для измерительных трансформаторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Проходные клеммы - PTMED 6-CT/1P - 3212301

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Максимальный ток нагрузки	30 А
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 61984
Максимальный ток нагрузки (нижний ярус)	30 А
Дополнительный текст	Для кабеля сечением 10 mm? Поперечное сечение
Номинальный ток I_N (нижний ярус)	30 А
Номинальное напряжение U_N	500 В
Открытая боковая стенка	ja
Циклы установки, механич.	100
Заданное значение испытательного импульсного напряжения	4,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,21 кВ
Результат испытания с изменением напряжения	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	0,5 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	0,15 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	1,25 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Размеры

Ширина	8,2 мм
Длина	114,9 мм
Высота NS 35/7,5	49,6 мм
Высота NS 35/15	57,1 мм

Характеристики клемм

Подключение согласно стандарту	МЭК 61984
Тип подключения	Зажимы Push-in
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	6 мм?
Мин. сечение гибкого проводника AWG	20
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1,5 мм?
Длина снятия изоляции	12 мм
Калиберная пробка	A5
