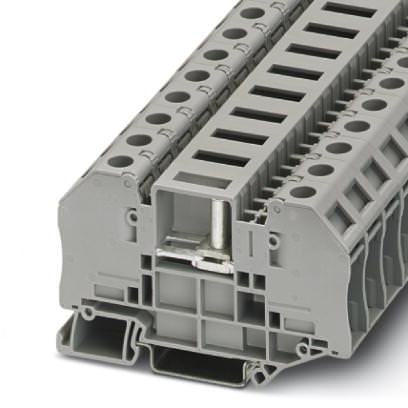

Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - RT 4-T-P/P - 3000565 (91814)
Поставляем Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - RT 4-T-P/P - 3000565 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
Артикул
91814
Производитель
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Измерительная клемма с ползунковым размыкателем - RT 4-T-P/P - 3000565
Общие сведения
| Указание | Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)! |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Область применения | Машиностроение |
| Производство комплектного оборудования | |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Максимальный ток нагрузки (нижний ярус) | 41 А |
| Номинальный ток IN (нижний ярус) | 41 А |
| Номинальное напряжение UN | 500 В |
| Открытая боковая стенка | ja |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
| Безопасность при прикосновении руками | обеспечивается |
| Безопасность при прикосновении пальцами | обеспечивается |
| Заданное значение испытательного импульсного напряжения | 7,3 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 1,89 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 5 Н |
| Результат испытаний глухой посадки | Испытание проведено |
| Требования, падение напряжения | ? 6,4 мВ |
| Результат проверки падения напряжения | Испытание проведено |
| Испытание на нагревание | Испытание проведено |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 6 мм? |
| Кратковременный ток | 0,72 кA |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат термических испытаний | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с2)2/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат испытания на ударопрочность | Испытание проведено |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
Характеристики клемм
| Указание | Болты для зажимов |
|---|---|
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип подключения | Болтовые клеммы |
| Сечение жесткого проводника мин. | 0,1 мм? |
| Сечение жесткого проводника макс. | 6 мм? |
| Сечение провода AWG/kcmil, мин. | 26 |
| Сечение провода AWG/kcmil, макс. | 10 |
| Сечение гибкого проводника мин. | 0,1 мм? |
| Сечение гибкого проводника макс. | 6 мм? |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Мин. сечение соединения кабельного наконечника | 0,5 мм? |
| Макс. сечение соединения кабельного наконечника | 6 мм? |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
