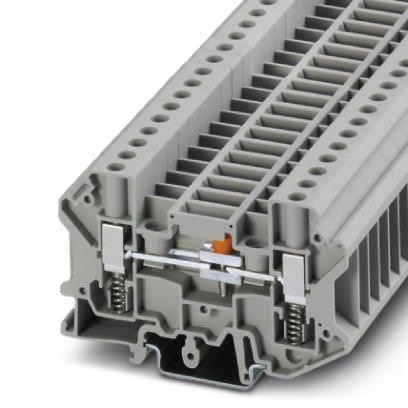

Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - USST 6-T - 3070312 (92653)

Поставляем Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - USST 6-T - 3070312 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

92653

Производитель

Phoenix Contact

Категория

Список клемм с размыкателями для измерительных трансформаторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

Смотреть ещё

Описание

Описание Измерительная клемма с ползунковым размыкателем - USST 6-T - 3070312

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	57 А
Дополнительный текст	Для кабеля сечением 10 mm? Поперечное сечение
Номинальный ток I_N (нижний ярус)	41 А
Номинальное напряжение U_N	500 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	7,3 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,2 мм?/0,2 кг
	6 мм?/1,4 кг
	10 мм?/2 кг
	2,5 мм?/0,7 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,2 мм?
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Испытание на растяжение, сечение провода	10 мм?
Растягивающее усилие, заданное значение	90 Н
Испытание на растяжение, сечение провода	2,5 мм?
Растягивающее усилие, заданное значение	50 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35/NS 32
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	6 мм?
Кратковременный ток	0,72 А
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	10 мм?
Кратковременный ток	1,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,02 g?/Гц
Ускорение	0,8г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C

Размеры

Длина	82 мм
Ширина	8,2 мм
Высота NS 35/7,5	52 мм
Высота NS 35/15	59,5 мм
Высота NS 32	57 мм

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм?
2 жестких провода одинакового сечения, мин.	0,2 мм?
2 жестких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, мин.	0,2 мм?
2 гибких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	4 мм?
Тип подключения	Винтовой зажим с пружинной опорой
Длина снятия изоляции	12 мм
Калиберная пробка	A5
Резьба винтов	M4
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм
