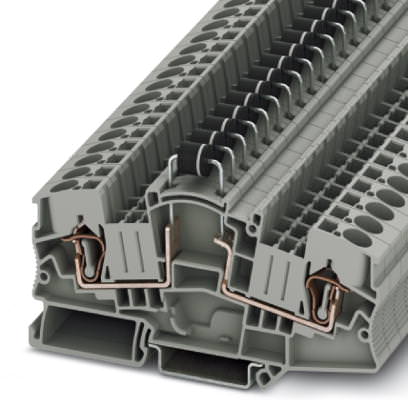

Клемма с размыкателями для измерительных трансформаторов Клеммный блок со встр. элементами - STME 6-DIO/L-R HV - 3035691 (94927)
Поставляем Клемма с размыкателями для измерительных трансформаторов Клеммный блок со встр. элементами - STME 6-DIO/L-R HV - 3035691 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
Артикул
94927
Производитель
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание

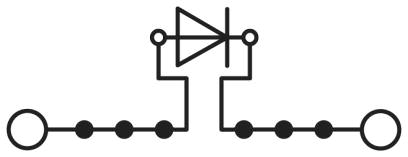

Описание Клеммный блок со встр. элементами - STME 6-DIO/L-R HV - 3035691
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 5 А |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Максимальный ток нагрузки (нижний ярус) | 5 А |
| Дополнительный текст | Для кабеля сечением 10 mm? Поперечное сечение |
| Номинальный ток IN (нижний ярус) | 5 А |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | ja |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Заданное значение испытательного переменного напряжения | 2,2 кВ |
| Результат испытания с изменением напряжения | Испытание проведено |
| Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Испытание на изгиб Сечение провода/Масса | 0,2 мм?/0,2 кг |
| 6 мм?/1,4 кг | |
| 10 мм?/2 кг | |
| Результат испытания на изгиб | Испытание проведено |
| Испытание на растяжение, сечение провода | 0,2 мм? |
| Растягивающее усилие, заданное значение | 10 Н |
| Испытание на растяжение, сечение провода | 6 мм? |
| Растягивающее усилие, заданное значение | 80 Н |
| Испытание на растяжение, сечение провода | 10 мм? |
| Растягивающее усилие, заданное значение | 90 Н |
| Результат испытания на растяжение | Испытание проведено |
| Прочность насадки на крепежное основание | NS 35 |
| Заданное значение | 5 Н |
| Результат испытаний глухой посадки | Испытание проведено |
| Результат испытаний на старение | Испытание проведено |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Результат термических испытаний | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 1,857 (м/с2)2/Гц |
| Ускорение | 0,8г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат испытания на ударопрочность | Испытание проведено |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм? |
| Сечение жесткого проводника макс. | 10 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 8 |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 6 мм? |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм? |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм? |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм? |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм? |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм? |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм? |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A4 |
