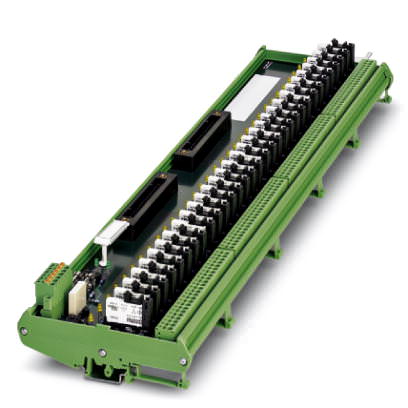

Соединительный модуль для контроллеров Активный модуль - UM-2KS50/32RM/MR/21/SPT/CS/C-L - 2968535 (109507)

Поставляем Соединительный модуль для контроллеров Активный модуль - UM-2KS50/32RM/MR/21/SPT/CS/C-L - 2968535 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109507

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Активный модуль - UM-2KS50/32RM/MR/21/SPT/CS/C-L - 2968535

Размеры

Ширина	506 мм
Высота	126 мм
Глубина	64 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC ±10 %
Типовой входной ток при U_N	9 мА
Время срабатывания, типовое	5 мс
Время возврата, типовое	7 мс
Защитная цепь / модуль	Защитный диод
Индикация рабочего напряжения	LED зел.
Индикатором состояния / канал	LED желт.

Выходные данные

Исполнение контакта	Одиночный, 1 переключающий
Материал контакта	AgSnO
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	12 В AC/DC
Макс. ток продолжительной нагрузки	4 А (См. график завис. пар.)
Минимальный коммутационный ток	10 мА
Мощность отключения (активная нагрузка), максимальная	96 Вт (при 24 В DC)
	20 Вт (При 48 В постоян. тока)
	18 Вт (При 110 В постоян. тока)
	23 Вт (При 220 В постоян. тока)
	1000 ВА (При 250 В AC)

Общие сведения

Стандарты / нормативные документы	DIN EN 50178
Степень загрязнения	2
Категория перенапряжения	III
Долговечность механическая	прибл. 2 x 10⁷ коммутационных циклов
Режим работы	100 % ED
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Данные по подключению Подключение 1

Наименование, подключение	Уровень полевых устройств
Тип подключения	Пружинный зажим
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Данные по подключению Подключение 2

Наименование, подключение	Уровень управления
Количество точек подключения	2
Тип подключения	Совместимы с Yokogawa KS
Полюсов	50

Поддерживаемые устройства управления

Дополнительные устройства управления	YOKOGAWA CENTUM CS3000R3
Дополнительные платы ввода-вывода	ADV551
	ADV561
Дополнительные устройства управления	YOKOGAWA STARDOM
Дополнительные платы ввода-вывода	NFDV551
	NFDV561
