Соединительный модуль для контроллеров Пассивный модуль - FLKM 50/KDS3-MT/PPA/S7-300 - 2304490 (109444)

Поставляем Соединительный модуль для контроллеров Пассивный модуль - FLKM 50/KDS3-MT/PPA/S7-300 - 2304490 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109444

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

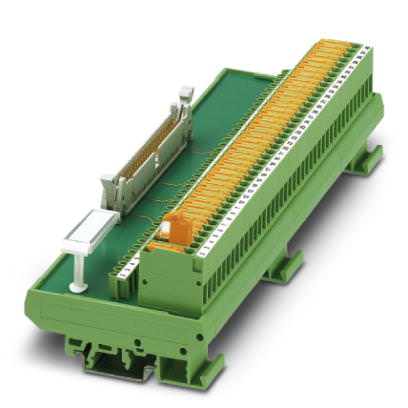

Описание Пассивный модуль - FLKM 50/KDS3-MT/PPA/S7-300 - 2304490

Размеры

Ширина	214 мм
Высота	77 мм
Глубина	61 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Общие сведения

Номинальное напряжение U_N	60 В DC
Макс. нагрузочная способность на ответвление	1 А
Полюсов	50
Индикатор состояния	Нет
Испытательное напряжение	500 В (50 Гц, 1 мин)
Испытательное напряжение, контакт / контакт	500 В AC
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Стандарты / нормативные документы	МЭК 60664
	DIN EN 50178
	МЭК 62103
Степень загрязнения	2
Категория перенапряжения	III
Расчетное импульсное напряжение	0,8 кВ

Данные по подключению Подключение 1

Наименование, подключение	Уровень полевых устройств
Тип подключения	Винтовые клеммы с ножевыми размыкателями
Полюсов	40
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	8 мм
Резьба винтов	M3

Данные по подключению Подключение 2

Наименование, подключение	Уровень управления
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	50

Поддерживаемые устройства управления

Управление	SIEMENS S7-300 / ET 200 M
- подходящие платы ввода-вывода	CPU 313C-2DP
	CPU 314C-2PtP
	6ES7 321-1BL00-0AA0
	6ES7 322-1BL00-0AA0
	6ES7 323-1BL00-0AA0
	6ES7 331-7NF00-0AB0
	6ES7 331-7PF01-0AB0
	6ES7 331-7PF11-0AB0
	6ES7 350-2AH01-0AE0
	6ES7 357-4AH01-0AE0
	CPU 314C-2DP
	6ES7 332-5HF00-0AB0
	6ES7 331-7NF10-0AB0
	6ES7 331-1KF01-0AB0
	CPU 313C
	CPU 313C-2PtP
Управление	ALLEN-BRADLEY PLC 5
- подходящие платы ввода-вывода	1771 OBN
