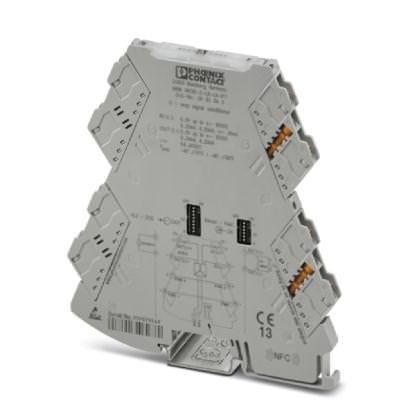

Активный разделительный усилитель с развязкой входов и выходов Разделительные усилители - MINI MCR-2-UI-UI-PT-C - 2902039 (110424)
Поставляем Активный разделительный усилитель с развязкой входов и выходов Разделительные усилители - MINI MCR-2-UI-UI-PT-C - 2902039 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
Артикул
110424
Производитель
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Разделительные усилители - MINI MCR-2-UI-UI-PT-C - 2902039
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Входные данные
| Конфигурируемый / программируемый | есть |
|---|---|
| Входной сигнал напряжения | 0 В ... 5 В (настраивается DIP-переключателем) |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| -5 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10 В (настраивается DIP-переключателем) | |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| -10 В ... 10 В (настраивается DIP-переключателем) | |
| 0 В ... 20 В (настраивается DIP-переключателем) | |
| 4 В ... 20 В (настраивается DIP-переключателем) | |
| -20 В ... 20 В (настраивается DIP-переключателем) | |
| 0 В ... 24 В (настраивается DIP-переключателем) | |
| 4,8 В ... 24 В (настраивается DIP-переключателем) | |
| -24 В ... 24 В (настраивается DIP-переключателем) | |
| 0 В ... 30 В (настраивается DIP-переключателем) | |
| 6 В ... 30 В (настраивается DIP-переключателем) | |
| -30 В ... 30 В (настраивается DIP-переключателем) | |
| Входной сигнал тока | 0 мА ... 20 мА (настраивается DIP-переключателем) |
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| -20 мА ... 20 мА (настраивается DIP-переключателем) | |
| макс. входное напряжение | 33 В |
| макс. входной ток | 24 мА |
| Входное сопротивление, вход напряжения | > 1000 к? |
| Входное сопротивление, вход тока | около 63 ? |
Выходные данные
| Конфигурируемый / программируемый | есть |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 5 В (настраивается DIP-переключателем) |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| -5 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10 В (настраивается DIP-переключателем) | |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| -10 В ... 10 В (настраивается DIP-переключателем) | |
| Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) |
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| макс. выходной ток | 22 мА |
| Ток короткого замыкания | < 32 мА |
| Нагрузка / выходная нагрузка, выход напряжения | ? 10 к? |
| Нагрузка / выходная нагрузка, выход тока | ? 600 ? (при 20 мА) |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для подключения питания может использоваться Т-образный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, типовой | 25 мА (Выход сигнала тока, при 24 В постоян. тока, включ. нагрузку) |
| 54 мА (Выход тока, при 12 В пост. тока, вкл. нагрузку) | |
| Потребляемая мощность | ? 800 мВт (при IOUT = 20 мА, 9,6 В пост. тока, 600 Ом нагрузка) |
Характеристики клемм
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,14 мм? |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 2,5 мм? |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,14 мм? |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм? |
| Сечение гибкого проводника мин. | 0,14 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Длина снятия изоляции | 10 мм |
Общие сведения
| Ошибка передачи, макс. | ? 0,1 % (от предела) |
|---|---|
| Температурный коэффициент, максимальный | 0,01 %/K |
| Предельная частота (3 дБ) | 30 Гц (настраивается DIP-переключателем) |
| 5 кГц (настраивается DIP-переключателем) | |
| Ступенчатая характеристика (10-90%) | < 8,5 мс (с фильтром 30 Гц) |
| Защитная схема | Защита от бросков тока при переходных процессах |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | ? II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении | |
| GL | На рассмотрении GL |
