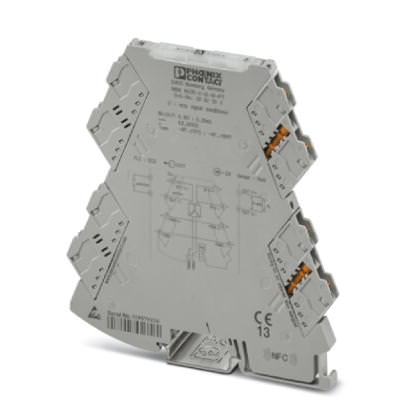

Активный разделительный усилитель с развязкой входов и выходов Разделительные усилители - MINI MCR-2-I-I-PT - 2901999 (110434)

Поставляем Активный разделительный усилитель с развязкой входов и выходов Разделительные усилители - MINI MCR-2-I-I-PT - 2901999 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110434

Производитель

Phoenix Contact

Категория

Список активных разделительных усилителей с развязкой входов и выходов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разделительные усилители - MINI MCR-2-I-I-PT - 2901999

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	110,5 мм
Глубина	120,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	нет
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
Входное сопротивление, вход тока	около 63 ?

Выходные данные

Конфигурируемый / программируемый	нет
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
макс. выходной ток	22 мА
Нагрузка / выходная нагрузка, выход тока	? 600 ? (при 20 мА)
Передаточная характеристика	1:1 для входного сигнала

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для подключения питания может использоваться Т-образный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, типовой	25 мА (при 24 В DC)
	54 мА (при 12 В постоян. тока)
Потребляемая мощность	? 800 мВт (при 9,6 В пост. тока)

Характеристики клемм

Тип подключения	Зажимы Push-in
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,14 мм?
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	2,5 мм?
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,14 мм?
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Длина снятия изоляции	10 мм

Общие сведения

Ошибка передачи, макс.	0,1 % (от предела)
Температурный коэффициент, максимальный	0,01 %/K
Предельная частота (3 дБ)	около 30 Гц
Ступенчатая характеристика (10-90%)	около 10 мс
Защитная схема	Защита от бросков тока при переходных процессах
гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	300 В
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	cерый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	508 Listed
	Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении
GL	На рассмотрении GL

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
