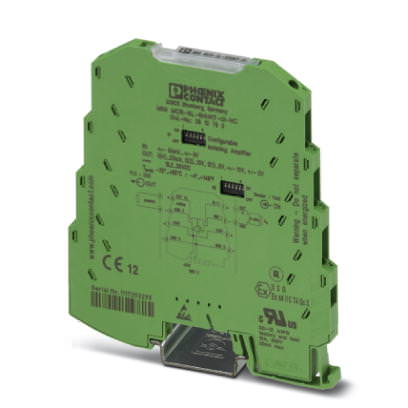

Активный разделительный усилитель с развязкой по входу и выходу Разделительные усилители - MINI MCR-SL-SHUNT-UI-SP - 2810874 (110342)

Поставляем Активный разделительный усилитель с развязкой по входу и выходу Разделительные усилители - MINI MCR-SL-SHUNT-UI-SP - 2810874 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110342

Производитель

Phoenix Contact

Категория

Список активных разделительных усилителей с развязкой по входу и выходу

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Частотный преобразователь Lenze EVF 9323-EV

Смотреть ещё

Описание

Описание Разделительные усилители - MINI MCR-SL-SHUNT-UI-SP - 2810874

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	93,1 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	да, предварительно сконфигурирован
Входной сигнал напряжения	-50 мВ ... 50 мВ
	-60 мВ ... 60 мВ
	-75 мВ ... 75 мВ
	-80 мВ ... 80 мВ
	-100 мВ ... 100 мВ
	-120 мВ ... 120 мВ
	-150 мВ ... 150 мВ
	-200 мВ ... 200 мВ
	-240 мВ ... 240 мВ
	-300 мВ ... 300 мВ
	-500 мВ ... 500 мВ
	-600 мВ ... 600 мВ
	-750 мВ ... 750 мВ
	-800 мВ ... 800 мВ
	-1 В ... 1 В
	-1,2 В ... 1,2 В
	-1,5 В ... 1,5 В
	-2 В ... 2 В
	-2,4 В ... 2,4 В
	-3 В ... 3 В
	0 мВ ... 50 мВ
	0 мВ ... 60 мВ
	0 мВ ... 75 мВ
	0 мВ ... 80 мВ
	0 мВ ... 100 мВ
	0 мВ ... 120 мВ
	0 мВ ... 150 мВ
	0 мВ ... 200 мВ
	0 мВ ... 240 мВ
	0 мВ ... 300 мВ
	0 мВ ... 500 мВ
	0 мВ ... 600 мВ
	0 мВ ... 750 мВ
	0 мВ ... 800 мВ
	0 В ... 1 В
	0 В ... 1,2 В
	0 В ... 1,5 В
	0 В ... 2 В
	0 В ... 2,4 В
	0 В ... 3 В
макс. входное напряжение	около 30 В DC
Входное сопротивление, вход напряжения	около 10 к?

Выходные данные

Конфигурируемый / программируемый	да, предварительно сконфигурирован
Выходной сигнал, напряжение	0 В ... 10 В
	2 В ... 10 В
	0 В ... 5 В
	1 В ... 5 В
	-10 В ... 10 В (биполярный выход используется только при биполярных входных сигналах)
	-5 В ... 5 В (биполярный выход используется только при биполярных входных сигналах)
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
макс. выходное напряжение	12,5 В
макс. выходной ток	28 мА
Нагрузка / выходная нагрузка, выход напряжения	? 10 к?
Нагрузка / выходная нагрузка, выход тока	< 500 ? (при 20 мА)

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Потребляемая мощность	< 450 мВт (Выход тока)

Характеристики клемм

Тип подключения	Пружинные зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм
Способ подключения	2-проводная схема

Общие сведения

Ошибка передачи, макс.	? 0,2 %
	< 0,4 % (без настройки)
Температурный коэффициент, максимальный	< 0,01 %/K
Температурный коэффициент, стандартн.	< 0,002 %/K
Предельная частота (3 дБ)	100 Гц / 30 Гц переключаемый
Ступенчатая характеристика (10-90%)	3,5 мс (при 100 Гц)
гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / выход / питание	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL 508 одобр.
	Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении
GL	GL EMC 2 D

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
типичное отклонение от конечного значения измерительного диапазона	6 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
типичное отклонение от конечного значения измерительного диапазона	6 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
типичное отклонение от конечного значения измерительного диапазона	6 %
