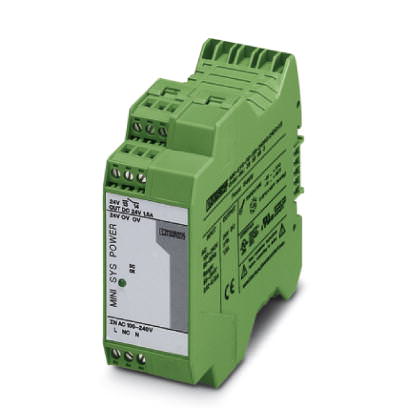

Системная кабельная разводка/принадлежность Источники питания - MINI-SYS-PS-100-240AC/24DC/1.5 - 2866983 (85690)

Поставляем Системная кабельная разводка/принадлежность Источники питания - MINI-SYS-PS-100-240AC/24DC/1.5 - 2866983 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

85690

Производитель

Phoenix Contact

Категория

Список изделий: системная кабельная разводка и принадлежности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Источники питания - MINI-SYS-PS-100-240AC/24DC/1.5 - 2866983

Размеры

Ширина	35 мм
Высота	99 мм
Глубина	95 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C - ухудшение характеристик)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	? 95 % (При 25 °C, без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2:2005

Входные данные

Диапазон входных напряжений	85 В AC ... 264 В AC
Диапазон частот AC	45 Гц ... 65 Гц
Потребляемый ток	0,75 А (120 В AC)
	0,45 А (230 В AC)
Импульс пускового тока	< 15 А (0,6 A²с)
Провалы напряжения в сети	> 35 мс (120 В AC)
	> 150 мс (230 В AC)
Входной предохранитель	3,15 А (инертного типа, внутренний)
Выбор подходящих предохранителей	6 А ... 16 А (Характеристика B, C, D, K)
Наименование защиты	Защита от перенапряжений при переходных процессах
Защитная цепь / модуль	Варистор

Выходные данные

Номинальное напряжение на выходе	24 В DC ±1 %
Выходной ток	1,5 А (-25 °C ... 60 °C)
	2 А (с резервом мощности POWER BOOST, -25 °C ... 40 °C (продолжительное время))
Изменение хар-к	60 °C ... 70 °C (2,5 %/K)
Возможность параллельного подключения	Да, для резервирования и повышения мощности. На один устанавливаемый на монтажную рейку соединитель до 2 резервных устройств.
Возможность последовательного подключения	Нет
Нагрузка, емкостная, максимальная	неограниченно
Рассогласование	< 1 % (статическое изменение нагрузки 10 % ... 90 %)
	< 3 % (динамическое изменение нагрузки 10 % ... 90 %)
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 40 мB_(ДА) (20 МГц)
Коммутационные пики, работа без нагрузки	< 20 мB_(ДА) (20 МГц)
Коммутационные пики, номинальная нагрузка	< 20 мB_(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс.	1,5 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	6,5 Вт

Общие сведения

Вес нетто	0,25 кг
Индикация рабочего напряжения	LED зел.
КПД	> 84 % (при 230 В перемен. тока и номинальных значениях)
Напряжения изоляции на входе / выходе	4 кВ (Типовое исп.)
	3 кВ (Частичное испытание)
Степень защиты	II (в закрытом шкафу управления)
MTBF (IEC 61709, SN 29500)	> 2789000 ч
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу	присоединяемый: горизонтально 0 мм, вертикально 50 мм
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 50081-2
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2006/95/ЕС
Стандарт - электрическое оснащение машин	EN 60204
Стандарт - электробезопасность	EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения	EN 60950-1 (БСНН) и EN 60204 (ЗСНН)
	EN 60204 (PELV)
Стандарт - безопасная изоляция	DIN VDE 0100-410
Стандарт - защита от удара электрическим током	DIN 57100-410
Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Сертификация UL	UL/C-UL, зарегистрированный UL 508
	UL/C-UL, одобренный UL 60950
	UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Категория перенапряжения	III

Характеристики клемм, вход

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Характеристики клемм, выход

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	7 мм

Сигнализация

Наименование, выход	при нормальном постоянном напряжении, сухой
Описание выходов	U_вых > 21,5 В: контакт замкнут
Максимальное напряжение переключения	? 30 В AC/DC
Выходное напряжение	30 В AC/DC
Ток длительной нагрузки	? 1 А
Индикатор состояния	Светодиодный индикатор 'DC OK' зеленого цвета
Указание по индикации состояния	U_OUT >21,5 В: светодиод горит
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Резьба винтов	M3
