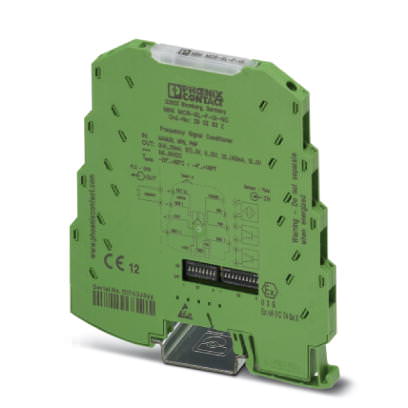

Измерительный преобразователь частоты Измерительный преобразователь частоты - MINI MCR-SL-F-UI-SP-NC - 2902833 (110388)

Поставляем Измерительный преобразователь частоты Измерительный преобразователь частоты - MINI MCR-SL-F-UI-SP-NC - 2902833 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110388

Производитель

Phoenix Contact

Категория

Список измерительных преобразователей частоты

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 32А катушка управления 24В DС 1НО+1НЗ LC1D LC1D32BD Schneider Electric

Смотреть ещё

Описание

Описание Измерительный преобразователь частоты - MINI MCR-SL-F-UI-SP-NC - 2902833

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	93,1 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Вход сигнала частоты	Вход сигнала частоты
Конфигурируемый / программируемый	есть
Диапазон измерения частоты	0,002 Гц ... 20 кГц (DIP-переключатель)
Применяемые входные источники	Транзисторные выходы n-p-n / p-n-p
	Инициатор NAMUR
	сухие контакты реле
макс. амплитуда на входе	30 В (включая постоянный ток)
Время цифроаналогового преобразования	10 мс (при f > 500 Гц)

Выходные данные

Наименование, выход	выход напряжения
Конфигурируемый / программируемый	есть
Выходной сигнал, напряжение	0 В ... 5 В
	1 В ... 5 В
	0 В ... 10 В
	10 В ... 0 В
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
	20 мА ... 0 мА
	20 мА ... 4 мА
макс. выходное напряжение	около 12,3 В
макс. выходной ток	24,6 мА
Нагрузка / выходная нагрузка, выход напряжения	? 10 к?
Нагрузка / выходная нагрузка, выход тока	500 ? (при 20 мА)
Ступенчатая характеристика (0-99%)	< 35 мс (при f > 500 Гц)

Питание

Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для подключения питания может использоваться Т-образный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, типовой	< 28 мА (при I_OUT = 20 мА, 24 В пост. тока, 500 Ом нагрузка)
Потребляемая мощность	< 800 мВт (при I_OUT = 20 мА, 9,6 В пост. тока, 500 Ом нагрузка)

Характеристики клемм

Тип подключения	Пружинные зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм

Общие сведения

Температурный коэффициент, максимальный	0,01 %/K
Индикатор состояния	Светодиод красного цвета
Органы управления	Сдвижная нажимная кнопка
Защитная схема	Защита от бросков тока при переходных процессах
гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / выход / питание	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T4
	Class I, Zone 2, Group IIC
GL	На рассмотрении GL

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
типичное отклонение от конечного значения измерительного диапазона	0,1 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
типичное отклонение от конечного значения измерительного диапазона	2 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
типичное отклонение от конечного значения измерительного диапазона	0,3 %
