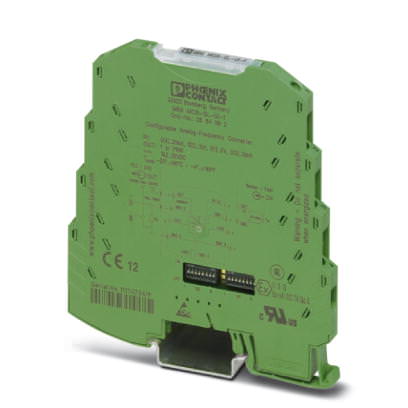

Измерительный преобразователь частоты Преобр-ль частоты - MINI MCR-SL-UI-F-SP - 2810243 (110390)

Поставляем Измерительный преобразователь частоты Преобр-ль частоты - MINI MCR-SL-UI-F-SP - 2810243 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110390

Производитель

Phoenix Contact

Категория

Список измерительных преобразователей частоты

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А катушка управления 230В АС 1НО+1НЗ LC1D LC1D09M7 Schneider Electric

Смотреть ещё

Описание

Описание Преобр-ль частоты - MINI MCR-SL-UI-F-SP - 2810243

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	93,1 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	есть
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
	0 мА ... 10 мА
	2 мА ... 10 мА
Входное сопротивление, вход тока	около 50 ?
Входной сигнал напряжения	0 В ... 5 В
	1 В ... 5 В
	0 В ... 10 В
	2 В ... 10 В
Входное сопротивление, вход напряжения	около 110 к?

Выходные данные

Выход сигнала частоты	0 Гц ... 10 кГц
	0 Гц ... 5 кГц
	0 Гц ... 2,5 кГц
	0 Гц ... 1 кГц
	0 Гц ... 500 Гц
	0 Гц ... 250 Гц
	0 Гц ... 100 Гц
	0 Гц ... 50 Гц
Нагрузка, мин.	4 мА ? (U_L / R_L) ? 20 мА
Выходной сигнал PWM	7,8 кГц (10 бит)
	3,9 кГц (10 бит)
	1,9 кГц (12 бит)
	977 Гц (12 бит)
	488 Гц (14 бит)
	244 Гц (14 бит)
	122 Гц (16 бит)
	61 Гц (16 бит)
Нагрузка, мин.	12 мА ? (U_L / R_L) ? 20 мА
Максимальное напряжение переключения	30 В
Ток нагрузки, максимальный	20 мА
Выход за верхнюю/нижнюю границу диапазона измерений	настраивается DIP-переключателем
Наименование защиты	Защита от кор. зам., защита от перемены пол.
Ступенчатая характеристика (0-99%)	< 15 мс (+ (1/f) минимальный фильтр)
	< 1 c (+ (1/f) фильтр большего размера)

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC (Для подключения питания может использоваться Т-образный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, макс.	< 10 мА (при 24 В DC)
Потребляемая мощность	< 200 мВт

Характеристики клемм

Тип подключения	Пружинные зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм

Общие сведения

Ошибка передачи, макс.	? 0,1 % (> 7 кГц ? 0,2 %)
Температурный коэффициент, максимальный	< 0,02 %/K
гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / выход / питание	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL 508 одобр.
	Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении
GL	GL EMC 2 D

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
типичное отклонение от конечного значения измерительного диапазона	2 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
типичное отклонение от конечного значения измерительного диапазона	2 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
типичное отклонение от конечного значения измерительного диапазона	2 %
