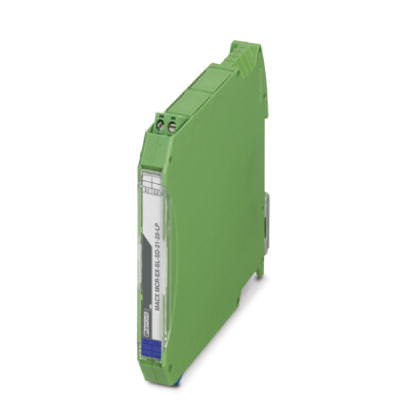

Модуль управления клапаном Модуль управления клапаном - MACX MCR-EX-SL-SD-21-25-LP - 2865492 (110495)

Поставляем Модуль управления клапаном Модуль управления клапаном - MACX MCR-EX-SL-SD-21-25-LP - 2865492 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110495

Производитель

Phoenix Contact

Категория

Список модулей управления клапаном

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль управления клапаном - MACX MCR-EX-SL-SD-21-25-LP - 2865492

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20

Выходные данные

Выходная характеристика: выходное сопротивление	641 ? (Внутреннее сопротивление R_i)
Время срабатывания	20 мс

Совместимые клапаны

Указание	В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном.
Совместимый клапан	Norgren Herion Coil 2080 / 2082
	Norgren Herion Coil 2081 / 2083
	Norgren Herion Coil 2084
	Horbiger Piezo P8 38x RF-Nx-SPN65 30 V type
	Horbiger Piezo P20 381RF-NG-CPN61 30 V type
	Samson Coil 3701-11 (6 V)
	Samson Coil 3701-12 (12 V)
	Samson Coil 3701-13 (24 V)
	Samson Coil 3963-11 (6 V)
	Samson Coil 3963-12 (12 V)
	Samson Coil 3963-13 (24 V)
	Samson Coil 3964-11 (6 V)
	Samson Coil 3964-12 (12 V)
	Samson Coil 3964-13 (24 V)
	Seitz Pilot valve PV 12F73 Ci oH
	Seitz Pilot valve PV 12F73 Xi oH
	Seitz Pilot valve PV 12F73 Xi oH-2

Питание

Потребляемая мощность	< 1 Вт

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Количество каналов	1
Температурный коэффициент, максимальный	0,01 %/K
Индикатор состояния	Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Выход/вход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II 3 G Ex nA IIC T4 Gc X
	? II (1) G [Ex ia Ga] IIC/IIB/IIA
	? II (1) D [Ex ia Da] IIIC
IECEx	[Ex ia Ga] IIC/IIB/IIA
	[Ex ia Da] IIIC
	Ex nA IIC T4 Gc X
UL, США / Канада	Класс I, разд. 2; IS для классов I, II, III, разд. 1
Функциональная безопасность (SIL)	SIL 3

Параметры техники безопасности

Требование конструкт. целостности	МЭК 61508 - низкие требования
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	3
Доля опасных сбоев (SFF)	100 %
?_SU	2,84 x 10^-7 (284 FIT)
?_SD	0
?_DU	0
?_DD	0
Вероятность опасного отказа в рамках одного запроса (PFD_AVG)	0 (1 год)
	0 (5 лет)
	0 (10 лет)
Диагностическое покрытие (DC)	пост. ток_S=0%, пост. ток_D=0%

Данные по безопасности

Входная мощность P_i	возможность игнорирования
Макс. внутренняя емкость C_i	возможность игнорирования
Макс. выходное напряжение U_o	25,1 В
Макс. выходной ток I_o	39 мА
Макс. выходная мощность P_o	245 мВт
Группа	IIC
макс. внешняя индуктивность Lo	32 мГн
макс. внешняя емкость C_o	0,1 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	133 мГн
макс. внешняя емкость C_o	0,8 мкФ
Группа	IIA
макс. внешняя индуктивность Lo	266 мГн
макс. внешняя емкость C_o	2,9 мкФ
Максимальное безопасное напряжение U_m	253 В AC (125 В постоян. тока)
