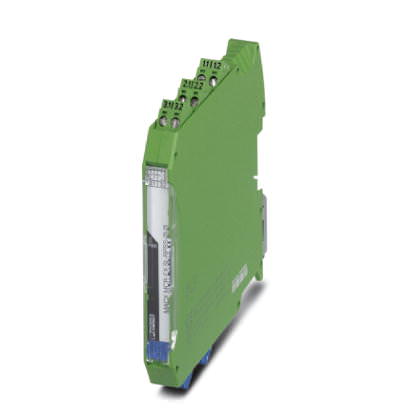

Разделительный усилитель питания Разделитель сигналов - MACX MCR-EX-SL-RPSS-2I-2I - 2865382 (110517)

Поставляем Разделительный усилитель питания Разделитель сигналов - MACX MCR-EX-SL-RPSS-2I-2I - 2865382 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110517

Производитель

Phoenix Contact

Категория

Список разделительных усилителей питания

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разделитель сигналов - MACX MCR-EX-SL-RPSS-2I-2I - 2865382

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Степень защиты	IP20

Входные данные

Сигнальный вход	искробезопасный
Входной сигнал тока	4 мА ... 20 мА

Напряжение питания передатчика	> 16 В (при 20 мА)

Выходные данные

Сигнальный выход	выход тока
Выходной сигнал, ток	4 мА ... 20 мА (активный)

Передаточная характеристика	1:1 для входного сигнала
Нагрузка / выходная нагрузка, выход тока	? 450 ? (20 мА)
	? 375 ? (24 mA)
Выходные характеристики при ошибке	< 3,6 мА (При разрыве кабеля на входе (согласно NE 43))
	> 22,5 мА (При коротком замыкании между проводами на входе (согласно NE 43))

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC (24 В пост. тока -20 %...+25 %)
Потребляемый ток, макс.	< 100 мА (24 В / 20 мА)
Потребляемая мощность	< 1,4 Вт (при 24 В постоян. тока, 20 мА)

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Ошибка передачи, макс.	< 0,1 % (от предела)
Ошибка передачи, стандартная	< 0,05 % (от предела)
Температурный коэффициент, максимальный	< 0,01 %/K
Ступенчатая характеристика (10-90%)	< 1,3 мс (при скачке 4 ... 20 мА)
Индикатор состояния	зеленый светодиод (напряжение питания)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение электромагнитных помех	EN 61000-6-4
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход/выход, питание
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / питание
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Выход 1/выход 2/ питание
Гальваническая развязка	1,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II (1) G [Ex ia Ga] IIC/IIB
	? II (1) D [Ex ia Da] IIIC
	? II 3(1) G Ex nA [ia Ga] IIC T4 Gc
IECEx	[Ex ia Ga] IIC/IIB
	[Ex ia Da] IIIC
	Ex nA [ia Ga] IIC T4 Gc
Функциональная безопасность (SIL)	SIL 3

Обмен данными (байпас)

Функция HART	есть
Поддерживаемые протоколы	HART

Данные по безопасности

Макс. выходное напряжение U_o	25,2 В
Макс. выходной ток I_o	93 мА
Макс. выходная мощность P_o	587 мВт
Группа	IIC
макс. внешняя индуктивность Lo	2 мГн
макс. внешняя емкость C_o	107 нФ
Группа	IIB
макс. внешняя индуктивность Lo	4 мГн
макс. внешняя емкость C_o	820 нФ
Максимальное безопасное напряжение U_m	253 В AC (125 В постоян. тока)
