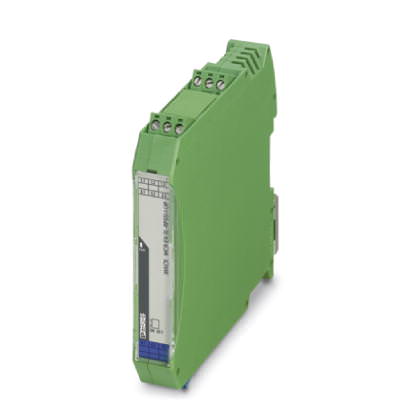

Разделительный усилитель питания Усилитель с развязкой питания/развязкой по входу - MACX MCR-EX-SL-RPSSI-I-UP - 2865793 (108089)

Поставляем Разделительный усилитель питания Усилитель с развязкой питания/развязкой по входу - MACX MCR-EX-SL-RPSSI-I-UP - 2865793 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108089

Производитель

Phoenix Contact

Категория

Список разделительных усилителей питания

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Усилитель с развязкой питания/развязкой по входу - MACX MCR-EX-SL-RPSSI-I-UP - 2865793

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	17,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Степень защиты	IP20

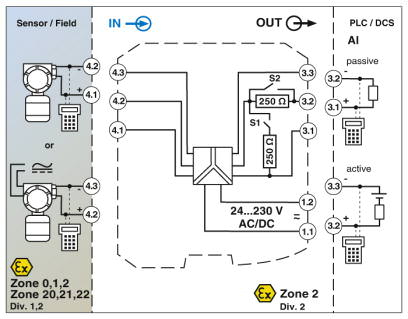

Входные данные

Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
Напряжение питания передатчика	> 16 В (при 20 мА)
Падение напряжения	< 3,5 В (в режиме работы в качестве усилителя с развязкой по входу)

Выходные данные

Сигнальный выход	выход тока
Выходной сигнал, напряжение	0 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%)
Выходной сигнал, ток	0 мА ... 20 мА (активный)
	4 мА ... 20 мА (активный)
	0 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В )
	4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В )
Передаточная характеристика	1:1 для входного сигнала
Нагрузка / выходная нагрузка, выход тока	< 600 ? (Выход тока)
Коэффициент пульсаций на выходе	< 20 мВ_eff

Питание

Диапазон напряжения питания	24 В ... 230 В AC/DC (-20%/+10%, 50/60 Гц)
Потребляемый ток, макс.	< 80 мА (при 24 В DC)
Потребляемая мощность	< 1,6 Вт

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Количество каналов	1
Ошибка передачи, макс.	< 0,1 % (от предела)
Ошибка передачи, стандартная	< 0,05 % (от предела)
Температурный коэффициент, максимальный	< 0,01 %/K
Ступенчатая характеристика (10-90%)	< 600 мкс (при скачке 4 ... 20 мА)
Индикатор состояния	зеленый светодиод (напряжение питания)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Электромагнитная совместимость	Электромагнитное высокочастотное поле
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход / питание
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / питание
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II (1) G [Ex ia Ga] IIC/IIB
	? II (1) D [Ex ia Da] IIIC
	? II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc
IECEx	[Ex ia Ga] IIC/IIB
	[Ex ia Da] IIIC
	Ex nA [ia Ga] IIC/IIB T4 Gc
UL, США / Канада	Класс I, разд. 2; IS для классов I, II, III, разд. 1
Функциональная безопасность (SIL)	SIL 2 согласно EN 61508

Обмен данными (байпас)

Функция HART	есть
Поддерживаемые протоколы	HART

Данные по безопасности

Макс. выходное напряжение U_o	25,2 В
Макс. выходной ток I_o	93 мА
Макс. выходная мощность P_o	587 мВт
Группа	IIC
макс. внешняя индуктивность Lo	2 мГн
макс. внешняя емкость C_o	107 нФ
Максимальное безопасное напряжение U_m	253 В AC (125 В постоян. тока)

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
типичное отклонение от конечного значения измерительного диапазона	1 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
типичное отклонение от конечного значения измерительного диапазона	1 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
типичное отклонение от конечного значения измерительного диапазона	1 %
