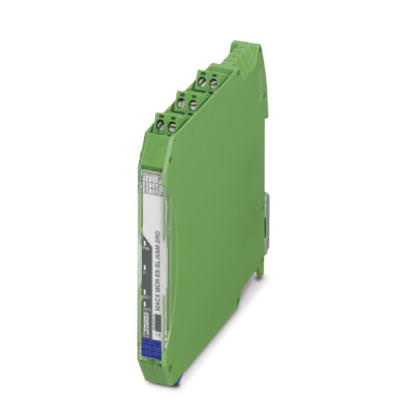

Разделительный усилитель Разделительный усилитель - MACX MCR-EX-SL-NAM-2RO - 2865450 (110506)

Поставляем Разделительный усилитель Разделительный усилитель - MACX MCR-EX-SL-NAM-2RO - 2865450 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110506

Производитель

Phoenix Contact

Категория

Список разделительных усилителей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

SMITSVONK HOLLAND B.V. 54RV13-721-350-V2E-FA200

Смотреть ещё

Описание

Описание Разделительный усилитель - MACX MCR-EX-SL-NAM-2RO - 2865450

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2 EN 61326
Степень защиты	IP20

Входные данные

Напряжение без нагрузки	~ 8 В DC
Порог переключения (с ослаблением)	< 1,2 мА (запертый)
Порог переключения (без ослабления)	> 2,1 мА (проводящий)

Выходные данные

Выходной переключающий контакт	Выход для реле
Исполнение контакта	2 замыкающих контакта
Материал контакта	AgSnO₂, твердое золочение
Максимальное напряжение переключения	250 В AC (2 А)
	120 В DC (0,2 А)
	30 В DC (2 А)
Коммутационная способность, макс.	500 ВА
Долговечность механическая	10⁷ коммутационных циклов

Питание

Номинальное напряжение питания	24 В DC -20 % ... +25 %
Диапазон напряжения питания	19,2 В DC ... 30 В DC (24 В пост. тока -20 %...+25 %)
Потребляемый ток, макс.	30 мА (24 В DC)
Потребляемая мощность	< 950 мВт

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Количество каналов	1
Индикатор состояния	зеленый светодиод (напряжение питания)
	желтый светодиод (коммутационное состояние)
	красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	III
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / питание, шинные соединители на DIN-рейке
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасная гальваническая развязка согласно EN 61010-1))
Наименование	Выход 1 / выход 2 / вход, питание, T-соединитель
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения III; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
Наименование	Выход 1/выход 2 / вход/питание, T-соединитель
Гальваническая развязка	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II (1) G [Ex ia Ga] IIC
	? II (1) D [Ex ia Da] IIIC
IECEx	[Ex ia Ga] IIC
	[Ex ia Da] IIIC
	Ex nA nC IIC T4 Gc
UL, США / Канада	Класс I, разд. 2; IS для классов I, II, III, разд. 1

Параметры техники безопасности

Требование конструкт. целостности	МЭК 61508 - низкие требования
Наименование	Неинвертирующий режим
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	78 %
?_SU	2,49 x 10^-7 (249 FIT)
?_SD	6 x 10^-9 (6 FIT)
?_DU	6,4 x 10^-8 (64 FIT)
?_DD	7 x 10^-9 (7 FIT)
Вероятность опасного отказа в рамках одного запроса (PFD_AVG)	3,09 x 10^-4 (1 год)
	6,17 x 10^-4 (2 года)
	1,54 x 10^-3 (5 лет)
Диагностическое покрытие (DC)	пост. ток_S=2,4%, пост. ток_D=9%
Требование конструкт. целостности	МЭК 61508 - низкие требования
Наименование	Инвертирующий режим
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	78 %
?_SU	2,48 x 10^-7 (248 FIT)
?_SD	1 x 10^-9 (1 FIT)
?_DU	6,2 x 10^-8 (62 FIT)
?_DD	6 x 10^-9 (6 FIT)
Вероятность опасного отказа в рамках одного запроса (PFD_AVG)	3,01 x 10^-4 (1 год)
	6,02 x 10^-4 (2 года)
	1,5 x 10^-3 (5 лет)
Диагностическое покрытие (DC)	пост. ток_S=0,4%, пост. ток_D=8%

Данные по безопасности

Макс. внутренняя индуктивность L_i	возможность игнорирования
Макс. внутренняя емкость C_i	11 нФ
Макс. выходное напряжение U_o	9,6 В
Макс. выходной ток I_o	10 мА
Макс. выходная мощность P_o	25 мВт
Группа	IIC
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	510 нФ
Группа	IIC
макс. внешняя индуктивность Lo	5 мГн
макс. внешняя емкость C_o	840 нФ
Группа	IIC
макс. внешняя индуктивность Lo	1 мГн
макс. внешняя емкость C_o	1,2 мкФ
Группа	IIC
макс. внешняя индуктивность Lo	10 мГн
макс. внешняя емкость C_o	3,6 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	2,7 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	5 мГн
макс. внешняя емкость C_o	4,4 мкФ
Максимальное безопасное напряжение U_m	253 В AC (125 В постоян. тока)
