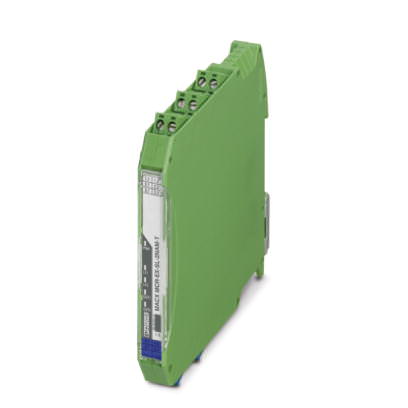

Разделительный усилитель Разделительный усилитель - MACX MCR-EX-SL-2NAM-T-SP - 2924090 (110515)

Поставляем Разделительный усилитель Разделительный усилитель - MACX MCR-EX-SL-2NAM-T-SP - 2924090 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110515

Производитель

Phoenix Contact

Категория

Список разделительных усилителей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разделительный усилитель - MACX MCR-EX-SL-2NAM-T-SP - 2924090

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2
Степень защиты	IP20

Входные данные

Напряжение без нагрузки	~ 8 В DC
Порог переключения (с ослаблением)	< 1,2 мА (запертый)
Порог переключения (без ослабления)	> 2,1 мА (проводящий)

Выходные данные

Выходной переключающий контакт	1. Транзисторный выход, пассивный (на канал)
Максимальное напряжение переключения	30 В DC
мин. ток контакта	5 мА (защищен от коротких замыканий)

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC (24 В пост. тока -20 %...+25 %)
Потребляемый ток, макс.	< 34 мА (24 В DC)
Потребляемая мощность	? 1000 мВт

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы

Общие сведения

Количество каналов	2
Индикатор состояния	зеленый светодиод (напряжение питания)
	желтый светодиод (коммутационное состояние)
	красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / выход / питание, шинные соединители на DIN-рейке
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / питание, шинные соединители на DIN-рейке
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Выход 1 / выход 2
Гальваническая развязка	50 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, основная изоляция согласно EN 61010-1))
	1 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II (1) G [Ex ia Ga] IIC
	? II (1) D [Ex ia Da] IIIC
	? II 3 G Ex nA IIC T4 Gc X
IECEx	[Ex ia Ga] IIC
	[Ex ia Da] IIIC
	Ex nA IIC T4 Gc
UL, США / Канада	Класс I, разд. 2; IS для классов I, II, III, разд. 1

Данные по безопасности

Макс. внутренняя индуктивность L_i	возможность игнорирования
Макс. внутренняя емкость C_i	11 нФ
Макс. выходное напряжение U_o	9,6 В
Макс. выходной ток I_o	10,3 мА
Макс. выходная мощность P_o	25 мВт
Группа	IIC
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	510 нФ
Группа	IIC
макс. внешняя индуктивность Lo	5 мГн
макс. внешняя емкость C_o	840 нФ
Группа	IIC
макс. внешняя индуктивность Lo	1 мГн
макс. внешняя емкость C_o	1,2 мкФ
Группа	IIC
макс. внешняя индуктивность Lo	10 мГн
макс. внешняя емкость C_o	3,6 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	2,7 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	5 мГн
макс. внешняя емкость C_o	4,4 мкФ
Максимальное безопасное напряжение U_m	253 В AC (125 В постоян. тока)

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Критерий оценки	A
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Критерий оценки	A
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Критерий оценки	A
