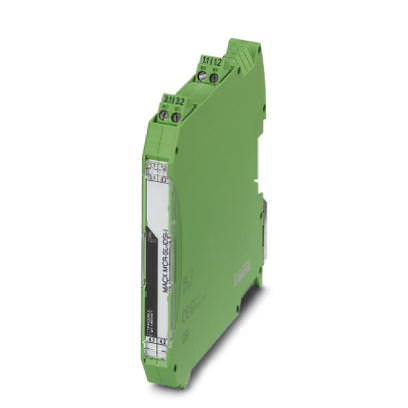

Активный разделительный усилитель с развязкой по выходу Разд. усил-ь с развязкой выходов - MACX MCR-SL-IDSI-I - 2865971 (108085)

Поставляем Активный разделительный усилитель с развязкой по выходу Разд. усил-ь с развязкой выходов - MACX MCR-SL-IDSI-I - 2865971 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108085

Производитель

Phoenix Contact

Категория

Список активных разделительных усилителей с развязкой по выходу

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разд. усил-ь с развязкой выходов - MACX MCR-SL-IDSI-I - 2865971

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Степень защиты	IP20

Входные данные

Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
Ограничение входного напряжения	5,4 В (при 20 мА)
Входное полное сопротивление	> 100 к? (при обрыве проводника)

Выходные данные

Сигнальный выход	выход тока
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
Передаточная характеристика	1:1 для входного сигнала
Нагрузка / выходная нагрузка, выход тока	< 800 ? (при 20 мА)
	< 730 ? (при 22,5 мА)
Коэффициент пульсаций на выходе	< 20 мВ_eff

Питание

Диапазон напряжения питания	19,2 В DC ... 30 В DC (24 В пост. тока -20 %...+25 %)
Потребляемый ток, макс.	< 46 мА (при 24 В постоян. тока, 20 мА)
Потребляемая мощность	< 1,1 Вт (при 24 В постоян. тока, 20 мА)

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Количество каналов	1
Ошибка передачи, макс.	< 0,1 % (от предела)
Температурный коэффициент, максимальный	< 0,01 %/K
Ступенчатая характеристика (10-90%)	< 140 мкс (при скачке 4 ... 20 мА)
Индикатор состояния	зеленый светодиод (напряжение питания)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Излучение электромагнитных помех	EN 61000-6-4
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход / питание
Гальваническая развязка	1,5 кВ (50 Гц, 1 мин., проверочное напряжение)
	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2))
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Выход/питание
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL на рассмотрении

Обмен данными (байпас)

Функция HART	есть
Поддерживаемые протоколы	HART

Параметры техники безопасности

Требование конструкт. целостности	МЭК 61508 - низкие требования
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	94,68 %
?_SU	4,965 x 10^-7 (496,5 FIT)
?_SD	0
?_DU	2,79 x 10^-8 (27,9 FIT)
?_DD	0
Вероятность опасного отказа в рамках одного запроса (PFD_AVG)	1,22 x 10^-4 (1 год)
	6,1 x 10^-4 (5 лет)
	12,2 x 10^-4 (10 лет)
Диагностическое покрытие (DC)	пост. ток_S=0%, пост. ток_D=0%
Требование конструкт. целостности	МЭК 61508 - высокие требования
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	94,68 %
?_SU	4,965 x 10^-7 (496,5 FIT)
?_SD	0
?_DU	2,79 x 10^-8 (27,9 FIT)
?_DD	0
Вероятность опасного отказа в час (PFH_D)	2,79 x 10^-8
Диагностическое покрытие (DC)	пост. ток_S=0%, пост. ток_D=0%

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
