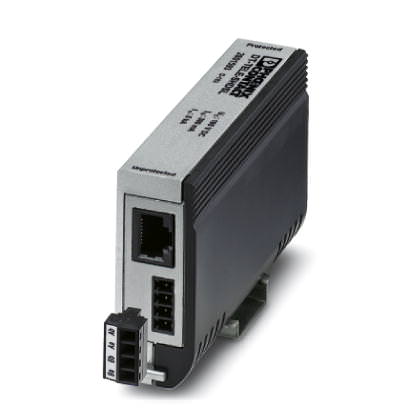

Телекоммуникационное устройство Устройство защиты от перенапряжений - DT-TELE-SHDSL - 2801593 (118697)

Поставляем Телекоммуникационное устройство Устройство защиты от перенапряжений - DT-TELE-SHDSL - 2801593 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118697

Производитель

Phoenix Contact

Категория

Список телекоммуникационных устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контакты дополнительные к LC1-D фронтальные 2НО+2НЗ с опережением LADC22 Schneider Electric

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - DT-TELE-SHDSL - 2801593

Размеры

Высота	103 мм
Ширина	25 мм
Глубина	63 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Цинк. литье под давлением
Цвет	серебристый / черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	VDE 0110-1
Тип монтажа	Соответствующий промежуточный штекер и DIN-рейка 35 мм
Исполнение	Промежуточный штекер для установки на монтажную рейку
Полюсов	4
Направление действие	Line-Line Line-Ground/Shield

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
	C2
	C3
	D1
Класс VDE	B2
	C1
	C2
	C3
	D1
Макс. напряжение при длит. нагрузке U_C	185 В DC
	130 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	185 В DC
	130 В AC
Номинальный ток I_N	? 380 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 6 мкA
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	? 5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	? 5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза)	150 А
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля)	150 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA (Количество импульсов категории D1)
Уровень защиты U_P (фаза-фаза)	250 В (B2 -100 А)
	? 250 В (C1 -500 А)
	? 410 В (C2 - 5 кА)
	? 250 В (C3 - 100 A)
Уровень защиты U_P (фаза-земля)	? 580 В (B2 -100 А)
	? 580 В (C1 -500 А)
	? 790 В (C2 - 5 кА)
	? 300 В (C3 - 100 A)
Время срабатывания tA (фаза-фаза)	? 100 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.
	Тип. 0,3 дБ (? 2,8 МГц / 100 Ом)
	Тип. 3 дБ (? 25 МГц / 100 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	25 МГц
Емкость (фаза-фаза)	55 пФ
Емкость (фаза-земля)	7 пФ
Сопротивление на каждую цепь	3,3 ? 20 %
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (1 кВ / 500 А)
	C2 (10 кВ / 5 кА)
	B2 (4 кВ / 100 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	B2 (4 кВ / 100 A)
	C1 (1 кВ / 500 А)
	C2 - 10 кВ / 5 кА
	D1 (1 кА)

Характеристики клемм

Тип подключения	RJ45 / Combicon
Тип подключения ВХОД	Гнездо RJ45
	MC 1,5/4
Тип подключения ВЫХОД	Гнездо RJ45
	MC 1,5/4
Способ подключения	Винтовые зажимы
Резьба винтов	M2
Момент затяжки	0,22 Нм
Длина снятия изоляции	7 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
