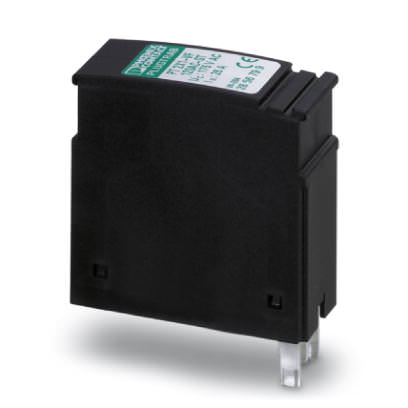

Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 2X1-VF-120AC-ST - 2856799 (109995)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 2X1-VF-120AC-ST - 2856799 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109995

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 2X1-VF-120AC-ST - 2856799

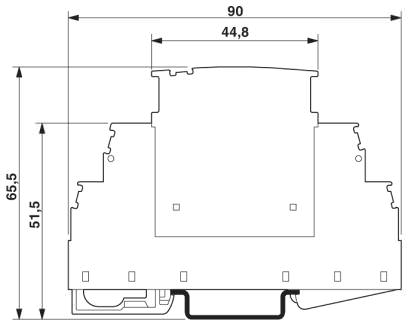

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	DIN VDE 0110-1
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Направление действие	Line-Line Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 2.13

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
Номинальное напряжение U_N	120 В AC
Макс. напряжение при длит. нагрузке U_C	175 В AC
Номинальный ток I_N	6 А (PT BE/FM)
Эффективный рабочий ток I_C при U_C	? 2 мкA
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	3 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	8 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	40 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	300 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 800 В
Остаточное напряжение при I_n (фаза-земля)	? 600 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 360 В
Потребление энергии	85 Дж
Уровень защиты U_p	? 1 кВ (C2 - 2 кА)
Уровень защиты U_P (фаза-земля)	? 900 В (C1 -500 А)
	? 950 В (C2 - 1 кА)
	? 1 кВ (C3 - 25 A)
	? 1,1 кВ (I_imp-300 А)
Время срабатывания t_A	? 100 нс
Емкость	Тип. 3 пФ
Сопротивление на каждую цепь	0 ?
Номинал предохранителя, макс.	6 А (PT BE/FM)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 кВ / 500 А)
	C2 (4 кВ / 2 кА)
	C3 (25 A)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
