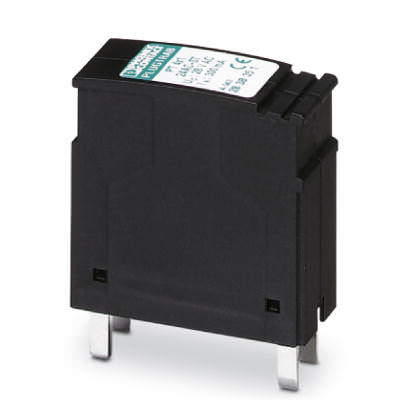

Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 4X1-48AC-ST - 2804856 (109961)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 4X1-48AC-ST - 2804856 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109961

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 4X1-48AC-ST - 2804856

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. ПО 3.17

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	48 В AC
Макс. напряжение при длит. нагрузке U_C	77 В DC
	55 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	77 В DC (BE: 4x1)
	55 В AC (BE: 4x1)
Номинальный ток I_N	300 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 1 мкA (BE: 4x1+F)
	? 20 мкA (BE: 4x1)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	12 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 110 В (BE: 4x1)
Остаточное напряжение при I_n (фаза-земля)	? 110 В (BE: 4x1)
Остаточное напряжение при In (фаза-земля)	? 110 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 125 В (BE: 4x1)
	? 125 В
Уровень защиты U_P (фаза-земля)	? 150 В (C2 (10 кВ / 5 кА) - BE: 4x1)
	? 150 В (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-земля)	? 1 нс
	? 1 нс (BE: 4x1)
Вносимое затухание aE, асим.	0,5 дБ (? 2,5 МГц / 50 Ом)
	0,2 дБ (? 0,5 МГц / 150 Ом)
	0,1 дБ (? 0,1 МГц / 600 Ом)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	Тип. 10 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 3,5 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом	Тип. 900 кГц
Емкость (фаза-земля)	Тип. 400 пФ (BE: 4x1)
Сопротивление на каждую цепь	4,7 ? 10 % (Цепь 1-2/5-6)
	4,7 ? 10 % (Цепь 7-8, 11-12)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	315 мА (например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
