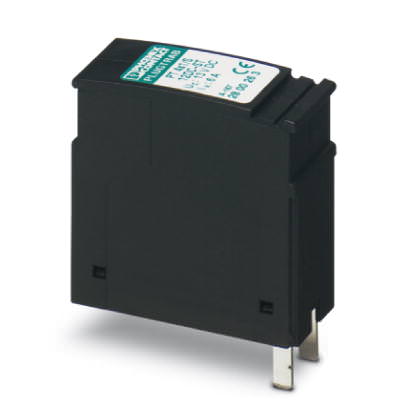

Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 4X1/S-12DC-ST - 2800263 (110018)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 4X1/S-12DC-ST - 2800263 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110018

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 4X1/S-12DC-ST - 2800263

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	4
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C3
Класс VDE	C1
	C3
Номинальное напряжение U_N	12 В DC
Макс. напряжение при длит. нагрузке U_C	13 В DC
	9 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	13 В DC
	9 В AC
Номинальный ток I_N	6 А (? 40 ?)
Эффективный рабочий ток I_C при U_C	? 5 мкA
	? 20 мкA (60 Гц)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	700 А
Суммарный импульсный ток (8/20) мкс	2,8 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	700 А
	2,8 кA (Все каналы)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	140 А
	560 А (Все каналы)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 22 В
Остаточное напряжение при I_n (фаза-земля)	? 38 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 23 В
Уровень защиты U_P (фаза-земля)	? 23 В (C1 - 250 А)
	? 37 В (C1 - 720 A)
	? 19 В (C3 - 10 A)
	? 23 В (C3 - 140 A)
Время срабатывания t_A	? 1 нс
Время срабатывания tA (фаза-земля)	? 1 нс
Вносимое затухание aE, асим.	Тип. 0,3 дБ (до 200 кГц - 50 ?)
	Тип. 0,1 дБ (до 100 кГц - 150 ?)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	Тип. 1 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 400 кГц
Емкость (фаза-земля)	Тип. 5 нФ
Номинал предохранителя, макс.	6 А (gL / MCB типа B,C)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (720 A)
	C3 (140 A)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	2 A (5 x 1 с)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
