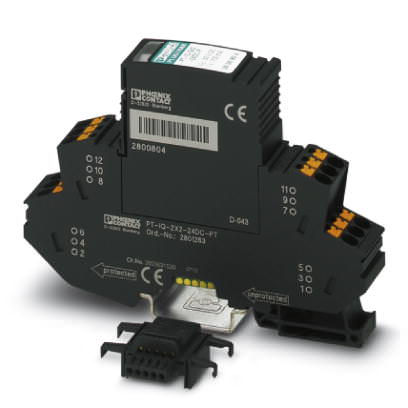

Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - PT-IQ-4X1+F-24DC-PT - 2801272 (109919)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - PT-IQ-4X1+F-24DC-PT - 2801272 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109919

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Коммуникационная плата ProfiNet YASKAWA SI-EP3/V

Смотреть ещё

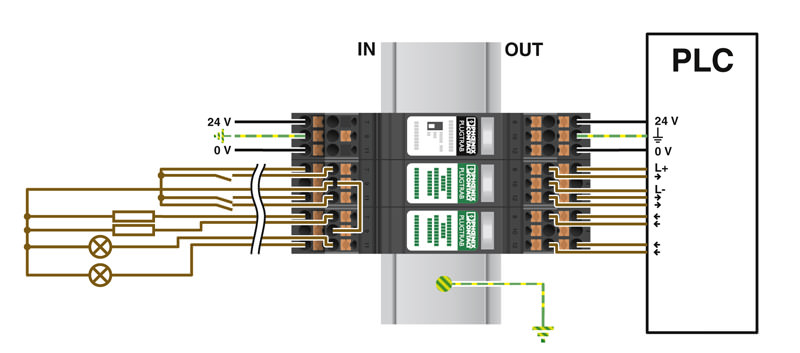

Описание

Описание Устройство защиты от перенапряжений - PT-IQ-4X1+F-24DC-PT - 2801272

Размеры

Высота	109,3 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Установка на монтажной рейке
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Номинальный ток I_N	700 мА (до 50 °C)
Эффективный рабочий ток I_C при U_C	? 1 мА (на цепь)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Уровень защиты U_P (фаза-земля)	? 800 В (C1 - 1 кВ/500 A))
	? 950 В (C2 - 10 кВ / 5 кА)
	? 780 В (C3 - 25 A)
	? 75 В (C1 - 1 кВ/500 A))
	? 135 В (C2 - 10 кВ / 5 кА)
	? 55 В (C3 - 25 A)
Уровень защиты U_P, статично (жила-земля)	? 80 В (C2 - 10 кВ / 5 кА)
	? 75 В (C3 - 25 A)
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс
Вносимое затухание aE, асим.	Тип. 0,3 дБ (? 300 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	Тип. 1,1 МГц
Емкость (фаза-земля)	Тип. 2 нФ
Сопротивление на каждую цепь	1,2 ? ±5 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатая
Номинал предохранителя, макс.	0,8 А (FF)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	D1 (2,5 кА)
	C2 - 10 кА
	C3 - 25 A
	C2 - 10 кА
	C3 - 25 A
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)	? 30 мс
	? 350 мс
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (штекер)	Режим 2
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (базовый элемент GND-земля)	Режим 2

Характеристики клемм

Тип подключения	Зажимы Push-in
Тип подключения ВХОД	Разъем Push-In
Тип подключения ВЫХОД	Разъем Push-In
Длина снятия изоляции	10 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
