Описание

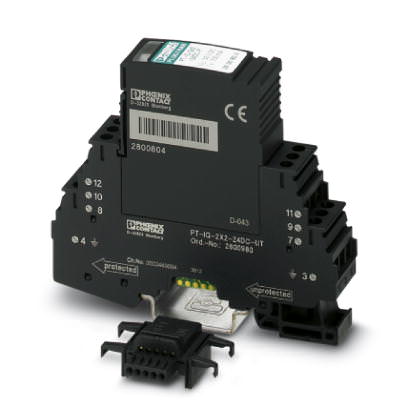

Описание Устройство защиты от перенапряжений - PT-IQ-4X1+F-5DC-UT - 2801216

Размеры

Высота	91,1 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Установка на монтажной рейке
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	5 В
Макс. напряжение при длит. нагрузке U_C	6 В DC
	4 В AC

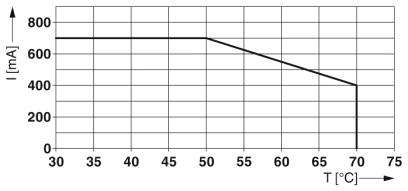

Номинальный ток I_N	700 мА (до 50 °C)
Эффективный рабочий ток I_C при U_C	? 2 мА (на цепь)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Уровень защиты U_P (фаза-земля)	? 720 В (C1 - 1 кВ/500 A))
	? 870 В (C2 - 10 кВ / 5 кА)
	? 1000 В (C3 - 25 A)
	? 950 В (C3 - 50 A)
	? 120 В (C1 - 1 кВ/500 A))
	? 150 В (C2 - 10 кВ / 5 кА)
	? 25 В (C3 - 25 A)
	? 25 В (C3 - 50 A)
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс
Вносимое затухание aE, асим.	Тип. 0,3 дБ (? 45 кГц)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 300 кГц
Емкость (фаза-земля)	7,5 нФ
Сопротивление на каждую цепь	1,2 ? ±5 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатая
Номинал предохранителя, макс.	800 мА (FF)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 kV / 500 A)
	C2 (10 kV / 5 kA)
	C2 (10 kA)
	C3 (25 A)
	C3 (50 A)
	D1 (2,5 кА)
	C1 (1 кВ / 500 A)
	C2 (10 кВ / 5 кA)
	C2 (10 кA)
	C3 (25 A)
	C3 (50 A)
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)

Отказоустойчивость при перегрузке согласно МЭК 61643-21 (штекер)	Режим 2
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (базовый элемент GND-земля)	Режим 2

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
