Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-ST-2/2-24DC - 2858881 (110002)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-ST-2/2-24DC - 2858881 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110002

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

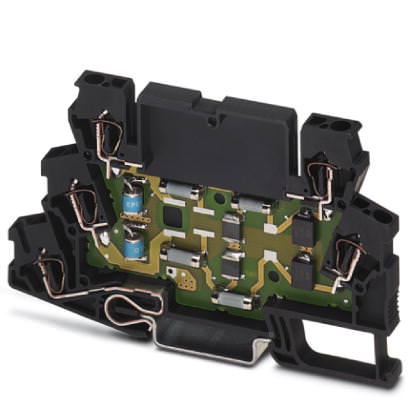

Описание Устройство защиты от перенапряжений - TT-ST-2/2-24DC - 2858881

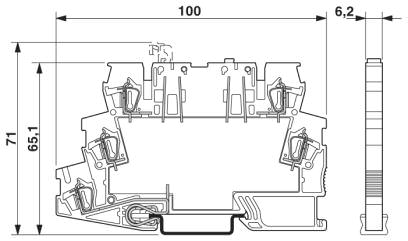

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
	IEC 60664-1
Категория перенапряжения	III
Степень загрязнения	2
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Полюсов	2
Направление действие	Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	30 В DC
	21 В AC
Номинальный ток I_N	300 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA (на цепь)
Ток защитного проводника I_PE	? 20 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
	200 А (Суммарн.)
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 40 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 40 В
Остаточное напряжение при I_n (фаза-земля)	? 40 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 45 В
Уровень защиты U_P (фаза-земля)	? 80 В (C2 (10 кВ / 5 кА))
	? 40 В (статическая)
Время срабатывания tA (фаза-земля)	? 1 нс
Вносимое затухание aE, асим.	Тип. 0,6 дБ (500 кГц / система сопротивлением 50 ?)
	Тип. 0,1 дБ (170 кГц / система сопротивлением 150 Ом)
	Тип. 0,1 дБ (40 кГц / система сопротивлением 600 ?)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	Тип. 3 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 1 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом	Тип. 250 кГц
Емкость (фаза-земля)	2 нФ
Сопротивление на каждую цепь	9,4 ? ±10 % (на цепь)
	9,4 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	315 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (1 кА)
	C3 (100 A)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
