Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - PT-IQ-4X1-24DC-UT - 2800982 (109930)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - PT-IQ-4X1-24DC-UT - 2800982 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109930

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - PT-IQ-4X1-24DC-UT - 2800982

Размеры

Высота	91,1 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках

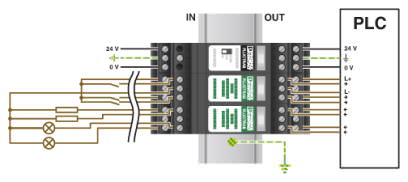

Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В
Макс. напряжение при длит. нагрузке U_C	30 В DC
	21 В AC
Номинальный ток I_N	700 мА (до 45 °C)
Эффективный рабочий ток I_C при U_C	? 1 мА (на цепь)
Ток защитного проводника I_PE	? 1 мА (на цепь)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Уровень защиты U_P (фаза-фаза)
Уровень защиты U_P (фаза-земля)	? 75 В (C1 - 1 кВ/500 A))
	? 135 В (C2 - 10 кВ / 5 кА)
	? 55 В (C3 - 25 A)
	? 60 В (C3 - 50 A)
Время срабатывания tA (фаза-земля)	? 1 нс
	? 1 нс
Вносимое затухание aE, асим.	Тип. 0,3 дБ (? 300 кГц)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	Тип. 1,1 МГц
Емкость (фаза-земля)	2 нФ
Сопротивление на каждую цепь	1,2 ? ±5 %
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатая
Номинал предохранителя, макс.	0,8 А (FF)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 kV / 500 A)
	C2 (10 kV / 5 kA)
	C2 (10 kA)
	C3 (25 A)
	C3 (50 A)
	D1 (2,5 кА)
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)	? 350 мс
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (штекер)	Режим 2

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
