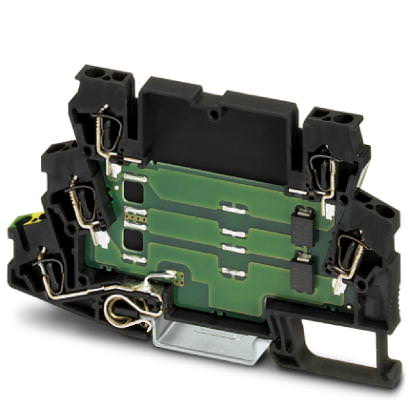

Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-ST-2/2-S-12DC - 2921310 (110016)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-ST-2/2-S-12DC - 2921310 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110016

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-ST-2/2-S-12DC - 2921310

Размеры

Высота	100 мм
Ширина	6,2 мм
Глубина	63,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	EN 60664-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Полюсов	2
Направление действие	Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C3
Класс VDE	C1
	C3
Номинальное напряжение U_N	12 В DC
Макс. напряжение при длит. нагрузке U_C	13 В DC
	9 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	13 В DC
	9 В AC
Номинальный ток I_N	10 А (50 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA (DC)
	? 20 мкA (60 Гц)
Ток защитного проводника I_PE	? 10 мкA (DC)
	? 40 мкA (60 Гц)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	700 А (на цепь)
Суммарный импульсный ток (8/20) мкс	1,4 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	140 А (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 22 В
Остаточное напряжение при I_n (фаза-земля)	? 27 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 22 В
Уровень защиты U_P (фаза-земля)	? 25 В (C1 - 250 А)
Время срабатывания tA (фаза-земля)	? 1 нс
Вносимое затухание aE, асим.	Тип. 0,3 дБ (? 650 кГц / 50 Ом)
	Тип. 0,1 дБ (? 100 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом	Тип. 1,7 МГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	Тип. 300 кГц
Емкость (фаза-земля)	? 5 нФ
Номинал предохранителя, макс.	10 А (например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (500 В / 250 А)
	C3 (100 A)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	2 A (5 x 1 с)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
