Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - PT PE/S+1X2-24-ST - 2819008 (110075)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - PT PE/S+1X2-24-ST - 2819008 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110075

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser LIQUIPHANT M FTL51C-ABDNBNDG4AA

Смотреть ещё

Описание

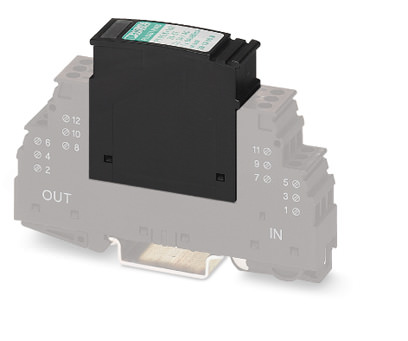

Описание Штекерный модуль для защиты от перенапр-й - PT PE/S+1X2-24-ST - 2819008

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE

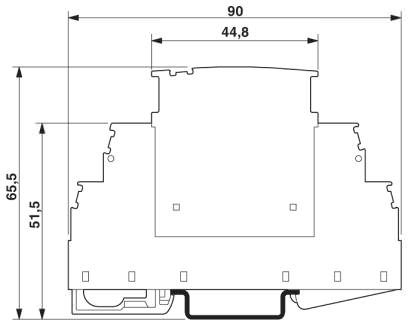

Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
	МЭК 61643-1
Суммарный импульсный ток (8/20) мкс	20 кA
Цвет	черный
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Разрядник для цепей питания проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00
Направление действие	L-N-PE Signal Line-Signal Line-Earth Ground

Защитная цепь источника питания

Класс испытания согл. МЭК	III
Тип EN	T3
Номинальное напряжение U_N	24 В
Расчетное напряжение разрядника U_C (L-N)	44 В DC
	34 В DC
Расчетное напряжение разрядника U_C (L-PE)	34 В AC
	44 В DC
Номинальная частота f_N	50 Гц (60 Гц)
Номинальный ток I_N	6 А (30 °C)
Эффективный рабочий ток I_C при U_C	? 1,5 мА
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс	700 А
Номинальный импульсный разрядный ток I_n (8/20) мкс (L-N)	700 А
Номинальный импульсный ток утечки I_n (8/20) мкс (L-PE)	700 А
Импульсный ток утечки I_max (8/20) мкс, максимальный	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-N)	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (L-PE)	2 кA
100% Напряжение срабатывания при ударе молнии (1,2/50)мкс (L-PE)	230 В
100% Напряжение срабатывания при ударе молнии (1,2/50)мкс (L-PEN)	230 В
Комбинированный импульс U_OC	2 кВ
Потребление энергии, симметрично	28 Дж
Потребление энергии, асимметрично	14 Дж
Уровень защиты U_p (L-N)	? 180 В
Уровень защиты U_P (L-PE)	? 550 В
Суммарный импульсный ток (8/20) мкс	20 кA
Время срабатывания (L-N)	? 25 нс
Время срабатывания (L-PE)	? 100 нс
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Световой
Номинал предохранителя, макс.	6 А (gL / gG)
Остаточное напряжение при In (L-N)	? 170 В
Остаточное напряжение при In (L-PE)	? 100 В

Подключение (защитная цепь источника питания)

Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG

Стандарты (защитная цепь источника питания)

Стандарты / нормативные документы	МЭК 61643-1
	EN 61643-11

Защитная цепь информационной техники

Номинальное напряжение U_N	24 В AC
Рабочее напряжение, максимальное U_max	28 В AC
	40 В DC
Расчетное напряжение разрядника U_C	40 В DC
	28 В AC
Расчетное напряжение разрядника U_C (фаза-земля)	40 В DC
	28 В AC
Номинальный ток I_N	450 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-фаза)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Уровень защиты U_P (фаза-фаза)	? 80 В (C2 (10 кВ / 5 кА))
Уровень защиты U_P (фаза-земля)	? 450 В (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,5 дБ (? 1,5 МГц)
	0,2 дБ (? 500 кГц / 150 Ом)
	0,1 дБ (? 100 кГц / 600 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 8 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 3 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	Тип. 800 кГц
Емкость (фаза-фаза)	1,1 нФ
Сопротивление на каждую цепь	2,2 ?
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза)	? 55 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля)	? 25 В
Остаточное напряжение при I_n (фаза-фаза)	? 55 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 65 В
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)

Подключение (защитная цепь информационной техники)

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Стандарты (защитная цепь информационной техники)

Класс VDE	C1
	C2
	C3
	D1
Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Стандарты / нормативные документы	МЭК 61643-21
