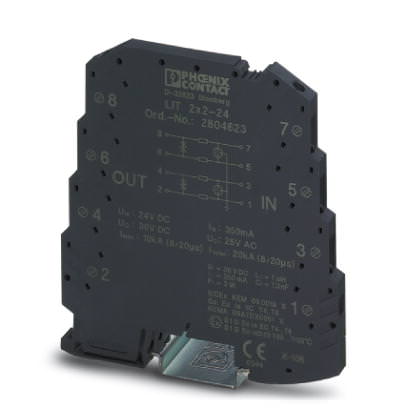

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - LIT 2X2-24 - 2804623 (109793)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - LIT 2X2-24 - 2804623 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109793

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - LIT 2X2-24 - 2804623

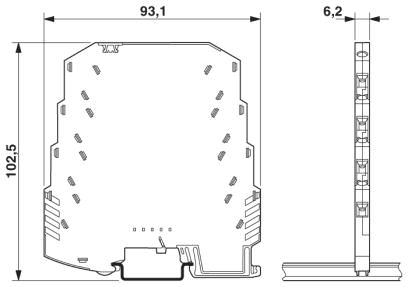

Размеры

Высота	93 мм
Ширина	6,2 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PBT
Класс воспламеняемости согласно UL 94	V-0
Цвет	черный
Стандарты для воздушных путей и путей утечки	МЭК 60664-1
	EN 60079-11
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	25 В AC
	36 В DC
Номинальный ток I_N	350 мА (40 °C)
Эффективный рабочий ток I_C при U_C	? 2 мкA
Ток защитного проводника I_PE	? 4 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
	20 кA (Summe)
Суммарный импульсный ток (8/20) мкс	20 кA
Суммарный импульсный ток (10/350)мкс	2 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
	20 кA (Summe)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	50 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	50 А
	200 А (Summe)
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 60 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 650 В
Остаточное напряжение при I_n (фаза-фаза)	? 70 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 50 В
Уровень защиты U_P (фаза-фаза)	? 70 В (C2 - 10 кВ / 5 кА)
	? 50 В (C3 - 10 A)
	? 80 В (D1 - 500 А)
Уровень защиты U_P (фаза-земля)	? 650 В (C1 - 500 В / 250 А)
	? 700 В (C2 - 10 кВ / 5 кА)
	? 700 В (D1 - 500 А)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,7 дБ (1 МГц / 50 Ом)
	Тип. 0,3 дБ (350 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 6 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 2 МГц
Емкость	? 1,3 нФ (на канал)
Сопротивление на каждую цепь	3,3 ? 20 %
Номинал предохранителя, макс.	315 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
	C3 (25 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	C3 (25 A)
	D1 (500 А)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	12
