Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-STTB-F - 2858305 (110000)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-STTB-F - 2858305 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110000

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

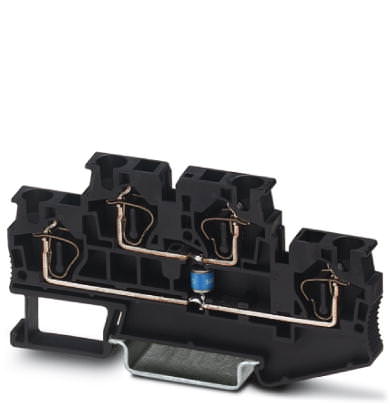

Описание Устройство защиты от перенапряжений - TT-STTB-F - 2858305

Размеры

Высота	83,5 мм
Ширина	6,2 мм
Глубина	47,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	VDE 0110-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы
Направление действие	Line-Line

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	D1
Номинальное напряжение U_N	150 В DC
	110 В AC
Макс. напряжение при длит. нагрузке U_C	150 В DC
	110 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	150 В DC
	110 В AC
Номинальный ток I_N	2 А
Эффективный рабочий ток I_C при U_C	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)
Суммарный импульсный ток (8/20) мкс	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 650 В
Уровень защиты U_P (фаза-фаза)	? 650 В (C2 (10 кВ / 5 кА))
Уровень защиты U_P (фаза-земля)	C2
Время срабатывания tA (фаза-фаза)	? 100 нс
Вносимое затухание aE, асим.


Емкость (фаза-фаза)	2 пФ (1 МГц)
Сопротивление на каждую цепь
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (1 кВ / 500 А)
	C2 (10 кВ / 5 кА)
	D1 (500 А)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-фаза)	2,5 A (1 с)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	2,5 A (1 с)

Характеристики клемм

Тип подключения	Пружинный зажим
Тип подключения ВХОД	Пружинные контакты
Тип подключения ВЫХОД	Пружинные контакты
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	10
